6Н9C


Взаимозаменяемость: 6Н1П, 6Н2П, 6Н8С

Общие данные
Двойной триод 6Н9С предназначен для усиления напряжения низкой частоты. Применяется в предварительных каскадах усилителей низкой частоты и каскадах фазоинверторов, а также в измерительной аппаратуре. Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы не менее 500 час. Цоколь октальный с ключом. Штырьков 8.
Междуэлектродные емкости,
пф
Входная первого триода 3. Входная второго триода 3,4. Выходная первого триода 3,8. Выходная второго триода 3,2. Проходная каждого триода 2,8.

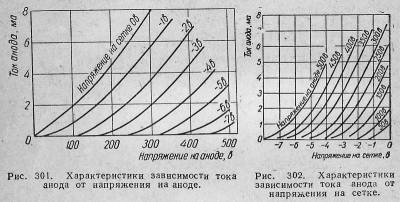

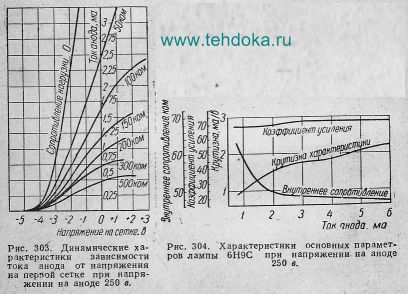

Номинальные электрические данные (для каждого триода)
Напряжение накала, в .......... 6,3
Напряжение на аноде, в .......... 250
Напряжение смещения на сетке, в ...... —2
Ток накала, ма ............. 300 ± 25
Ток в цепи анода, ма ........... 2,3 ± 0,9
Крутизна характеристики, ма/в . . . . . . 1,6 ± 0,4
Внутреннее сопротивление, ком ....... 44
Коэффициент усиления .......... 70 ± 15
Предельно допустимые электрические величины (для каждого триода)
Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ........ 5,7
Наибольшее напряжение на аноде, в ........ 275
Наибольшая мощность, рассеиваемая на аноде, вт ... 1,1
Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100
Наибольший ток утечки между катодом и подогревателем, мка .......... 20
Наибольшее сопротивление в цепи сетки, ком .... 500
Основные электрические данные при низком анодном напряжении
(для каждого триода)
Напряжение на аноде, в ............. 26
Напряжение смещения на сетке, в ........ —0,5
Ток в цепи анода, ма .............. 0,2
Крутизна характеристики, ма/в ......... 0,8
Внутреннее сопротивление, ком ......... 90
Коэффициент усиления ............. 72
Двойной триод 6Н9С может применяться в каскаде фазоинвертора (аналогично схеме на лампе 6Н8С), а также в схеме каскада тонкоррекции на лампе 6Н8С, где достигается усиление в два раза (см. лампу 6Н8С).

Двойной триод 6Н9С можно применять в каскаде усиления мощности низкой частоты автомобильных приемников. Целесообразность применения заключается в малом токе потребления как в цепи накала, так и в цепи анодного питания.

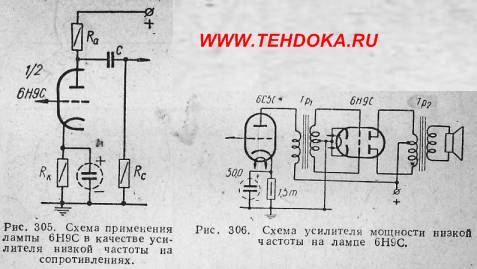

В схеме, изображенной на рис. 305, при напряжении источника питания анодных цепей 160 в, выходная мощность составляет до 1,5 вт, при коэффициенте нелинейных искажений — не более 10. При 210 в выходная мощность доходит до 3 вт. Ток обеих ламп при отсутствии сигнала составляет при напряжении источника питания анодных цепей 160 в — 12 ма, а при 210 в — 18 ма.
В междуламповом трансформаторе Tp1 применено железо Ш-12, набор 25 мм. Первичная обмотка имеет 4000 витков провода ПЭ 0,1 мм; вторичная — 1000 х 2 витков того же провода. В выходном трансформаторе применено железо Ш-12, набор 25 мм. Первичная обмотка 1500x2 витков провода ПЭ 0,12 мм. Приведенное сопротивление нагрузки между анодами 2Ra составляет 16 000 ом. На рис. 305 конденсатор, шунтирующий катодное сопротивление, должен быть электролитическим емкостью не менее 10 мкф.

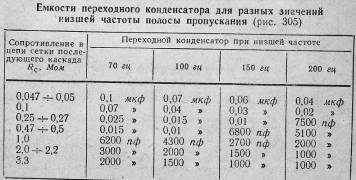

Данные каскада при разных источниках анодного питания и разных анодных нагрузках приведены в табл. 32, а емкости переходного конденсатора для разных значений низшей частоты полосы пропускания даны в табл.
