6П13С



Общие данные
Выходной тетрод 6П13С предназначен для работы в качестве генератора с независимым возбуждением в схемах строчной развертки телевизионных приемников.
Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы не менее 750 час. Цоколь октальный с ключом. Штырьков 5.
Междуэлектродные емкости,
пф
Входная 18,5. Выходная 6,5. Проходная не более 0,5.
Номинальные электрические данные

Напряжение накала, в .......... 6,3
Напряжение на аноде, в ..... 200
Напряжение на второй сетке, в ..... 200
Напряжение смещения на первой сетке, в ..... -19
Ток накала, а ......... 1,3
Ток в цепи анода, ма ......... 60
Ток в цепи второй сетки, ма ........ не более 8
Крутизна характеристики, ма/в ...... 8,5
Внутреннее сопротивление, ком ....... около 25
Выходная мощность, вт ........ не менее 4

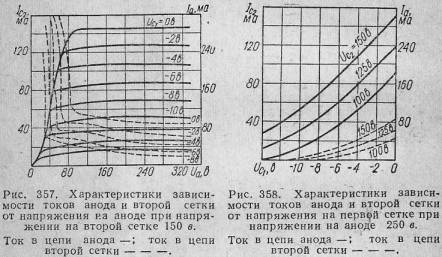

Предельно допустимые электрические величины

напряжение накала, в ......... 6,9
Наименьшее напряжение накала, в ......... 5,7
Наибольшее напряжение на аноде, в ....... 450
Наибольшее напряжение на второй сетке в момент включения, в ............. 450
Наибольшая мощность, рассеиваемая на аноде, вт ...... 14
Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 4
Наибольшее импульсное напряжение на аноде при токе анода, равном 0, кв ............ 8
Наибольшее отрицательное импульсное напряжение на первой сетке, в ......... 150
Наибольшее постоянное напряжение между катодом и подогревателем, в .......... 100
Наибольшее импульсное значение тока катода, а ... 0,4 Наименьшая частота строчной развертки, кгц .... 12
Примечание.
При работе лампы в схеме строчной развертки напряжение на аноде, измеренное вольтметром постоянного тока, не должно превышать 700 в.

В схеме строчной развертки (см. рис. 359) выключена линеаризующая катушка. Необходимая линейность по строкам осуществляется подбором выводов строчного автотрансформатора.
Лампу 6П13С можно заменить лампой Г-807. Результаты замены не эффективны. Хорошие результаты дает замена лампой 6П7С. При замене необходимо изменить сопротивление в цепи катода для автоматического смещения.
