6П1П


Взаимозаменяемость: 6П6С
Зарубежный аналог: 6AQ5, EL90, 6L31

Общие данные
Тетрод 6П1П предназначен для усиления мощности низкой частоты. Применяется в выходных однотактных и двухтактных каскадах приемников и усилителей низкой частоты. Может быть применен в задающих генераторах, умножителях частоты, телевизионных устройствах и измерительной аппаратуре.
Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час. Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости,
пф
Входная 7,8. Выходная 5,7, Проходная 0,95.
Номинальные электрические данные

Напряжение накала, в .......... 6,3
Напряжение на аноде, в .......... 250
Напряжение на второй сетке, в ........ 250
Напряжение смещения на первой сетке, в ....... —12,5
Ток накала, ма .......... 450 ± 40
Ток в цепи анода, ма ........... 45 ± 12
Ток в цепи второй сетки, ма ......... 7
Ток в цепи второй сетки при переменном напряжении на первой сетке 8,8 в и сопротивлении нагрузки в цепи анода 5000 ом, ма ......... 12
Крутизна характеристики, ма/в ....... 4,5
Внутреннее сопротивление, ком ....... 50

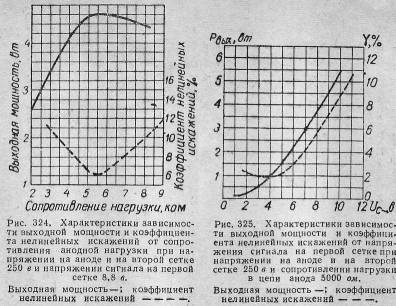

Коэффициент нелинейных искажений при выходной мощности 3,8 вт, % ....... 7
Выходная мощность при переменном напряжении на первой сетке 8,8 в и сопротивлении нагрузки в цепи анода 5000 ом, вт......... 3,8
Выходная мощность при напряжении накала 5,7 в, вт ....... не менее 2,5
Оптимальное сопротивление анодной нагрузки, ом ..... 3500
Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ........ 5,7
Наибольшее напряжение на аноде, в ...... 250
Наибольшее напряжение на второй сетке, в ..... 250
Наибольшая мощность, рассеиваемая на аноде, вт ........ 12
Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 2,5
Наибольший ток катода, ма ........... 70
Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100
Наибольший ток утечки между катодом и подогревателем, мка ...... 40
Наибольшее сопротивление в цепи первой сетки, ком ........ 500
Наибольшая выходная мощность в однотактном включении, вт ........ 4,5
Наибольшая выходная мощность в двухтактном включении, вт ..... 11

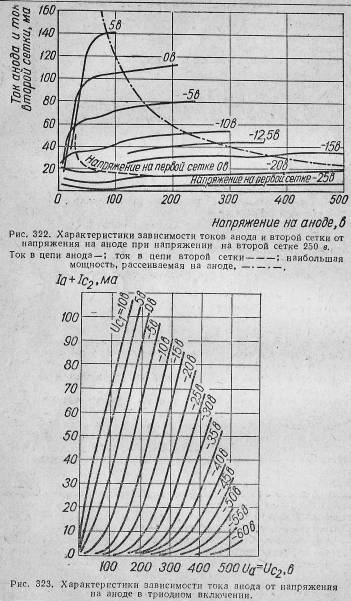

Рекомендуемый режим эксплуатации лампы 6П1П в триодном включении

Напряжение на аноде, в ............ 250
Напряжение смещения на первой сетке, в ......—12
Внутреннее сопротивление, ом ......... 2000
Крутизна характеристики, ма/в ......... 5
Коэффициент усиления ............ 10


Выходной лучевой тетрод 6П1П аналогичен выходному лучевому тетроду 6П6С. Эти тетроды взаимозаменяемы.
