6П20С

Общие данные

Лучевой тетрод 6П20С предназначен для работы в качестве выходной лампы в блоках строчной развертки, в приемниках цветного телевидения.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном оформлении.

Срок службы не менее 500 час.

Цоколь октальный с ключом. Штырьков 8.

Междуэлектродные емкости, пф

Входная около 22,5. Выходная около 10. Проходная около 0,8.

Номинальные электрические данные

Напряжение накала, в ....... 6,3

Напряжение на аноде, в ....... 175

Напряжение на второй сетке, в ....... 175

Напряжение смещения на первой сетке, в ..... —30

Ток накала, ма .......... 2,5 ± 0,25

Ток в цепи анода, ма ....... 90 ± 32

Ток в цепи второй сетки, ма ..... не более 10

Крутизна характеристики, ма/в .... 8,5 ± 2,5

Внутреннее сопротивление, ком .... около 7

Выходная мощность, вт ....... 5

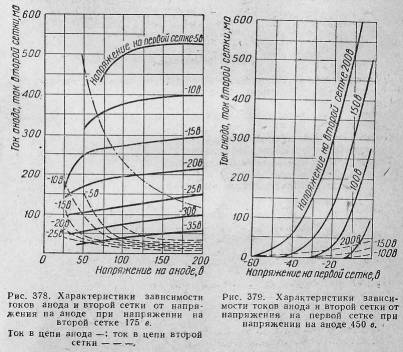

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,9

Наименьшее напряжение накала, в ...... 5,7

Наибольшее напряжение на аноде, в ....... 450

Наибольшее напряжение на аноде в импульсе, кв ....... 6,8

Наибольшее напряжение на второй сетке, в ........ 200

Наибольшее отрицательное напряжение на первой сетке, в ...... —50

Напряжение на аноде в холодной лампе, в ...... 700

Напряжение на второй сетке в холодной лампе, в ....... 700

Наибольший средний ток в цепи анода, ма ...... 200

Наибольшая мощность, рассеиваемая на аноде, вт ........ 23

Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 3,6

Наибольшее постоянное напряжение между катодом и подогревателем, в ...... 200

Наибольший ток утечки между катодом и подогревателем, мка ........ 100

Наименьшая частота строчной развертки, кгц ......... 12
