6П3С


Взаимозаменяемость: 6П6С



Общие данные
Лучевой тетрод 6ПЗС предназначен для усиления мощности низкой частоты. Применяется в выходных однотактных и двухтактных каскадах приемников и усилителей низкой частоты, а также как высокочастотный генератор в магнитофонах, передающих устройствах и другой аппаратуре.

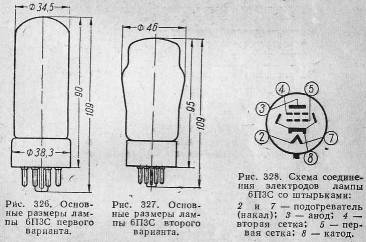

Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном оформлении цилиндрической и фигурной формы. Срок службы не менее 500 час. Цоколь октальный с ключом. Штырьков 6.
Междуэлектродные емкости,
пф
Входная 11 ± 2. Выходная 8,2 +1,5-1,4. Проходная не более 1.
Номинальные электрические величины
Напряжение накала, в .......... 6,3
Напряжение на аноде, в ..........250
Напряжение на второй сетке, в ....... 250
Напряжение смещения напервой сетке, в ......... -14
Ток накала, ма ............ 900 ± 60
Ток в цепи анода, ма ........... 72±14
Ток в цепи второй сетки, ма ........ не более 8
Крутизна характеристики, ма/в ....... 6 ± 0,8
Выходная мощность, отдаваемая при переменном напряжении на первой сетке 9,8 в и сопротивлений нагрузки в цепи анода 2500 ом, вт ..... 5,4
Выходная мощность при напряжении накала 5,7 в, вт ........ не менее 4В
нутреннее сопротивление, ком ....... 22,5
Коэффициент усиления .......... 13,5

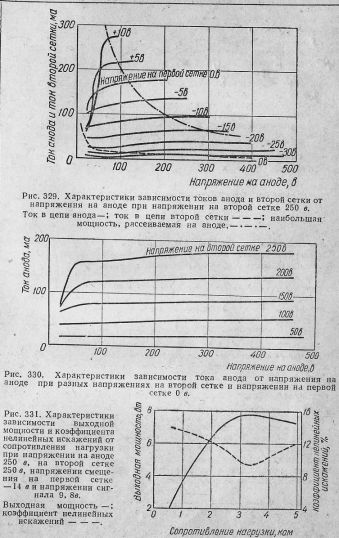

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ......... 5,7
Наибольшее напряжение на аноде, в ........ 400
Наибольшее напряжение на второй сетке, в ........ 300
Наибольшая мощность, рассеиваемая на аноде, вт ...... 20,5
Наибольшая мощность, рассеиваемая на второй сетке, вт .......... 2,75
Наибольшее постоянное напряжение между катодом и подогревателем, в ... 200
Наибольший ток утечки между катодом и подогревателем, мка ........ 100
Наибольшее сопротивление в цепи первой сетки, Мом ........ 0,5

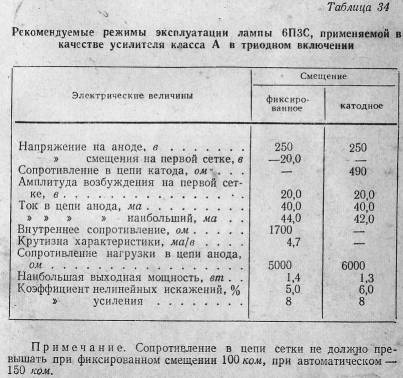

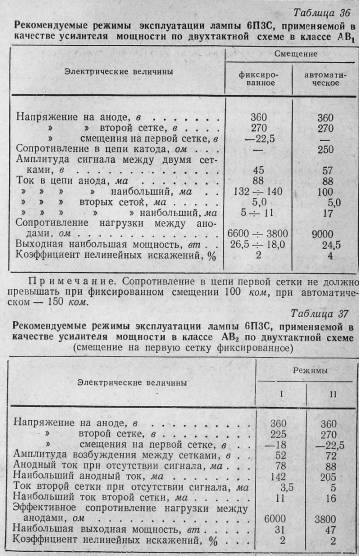

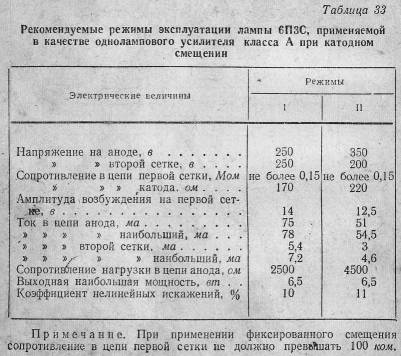

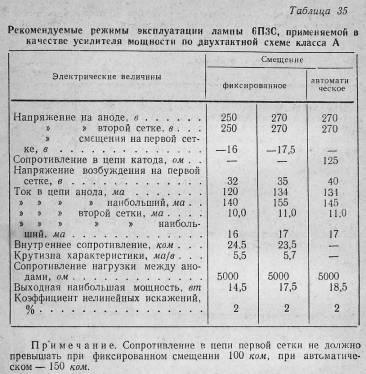

Ориентировочный режим эксплуатации лампы 6ПЗС в режиме усилителя мощности для генератора с посторонним возбуждением в классе С
Напряжение источника анодного питания, в ...... 450
Напряжение смещения на первой сетке при сопротивлении в цепи катода 500 ом, в ..... -50
Напряжение на второй сетке при сопротивлении в цепи второй сетки 17 ком, в, ...... 250
Анодный ток при наличии возбуждения, ма ...... 95
Ток в цепи второй сетки, ма ........ 9
Мощность возбуждения, вт ........ 0,25-0,5
Амплитуда напряжения возбуждения, в ......... 80
Полезная выходная мощность, вт ...... 20-25
В форсированном режиме, повышая напряжение на аноде до 500— 600 в, при напряжении на второй сетке 250 в, за счет снижения срока службы лампы можно снять мощность до 30 - 35 вт. В удвоителе частоты, повышая напряжение смещения на первой сетке до 80 в и увеличивая амплитуду напряжения возбуждения до 110 в, можно снять с лампы мощность на второй гармонике до 12 вт.

Хорошие результаты дает схема применения лампы 6ПЗС в сочетании с пентодом 6ЖЗП (рис. 332). Ее можно применить и для выходного каскада вещательного приемника. Выходная мощность каскада до 4,5 вт при частотной характеристике от 60 до 8000 гц. На частоте 60 гц частотная характеристика имеет подъем 6 дб, а на частоте 8000 гц — до 12 дб. Сопротивление R1 регулирует подъем частотной характеристики в области низких частот. Конденсатор С1 сдвигает низкочастотный пик характеристики в сторону большей или меньшей величины. Высокочастотный пик в области 8000 гц регулируется сопротивлением R3 и конденсатором С2. Сопротивлением R3 регулируется подъем характеристики в области 8000 гц.
При необходимости, вместо сопротивлений R1 и R3 можно установить переменные сопротивления и регулировать подъем частотной характеристики в области низких и высоких частот. Сопротивлением R2 изменяют величину отрицательной обратной связи. Если нужно получить прямолинейную частотную характеристику, то из схемы исключают все элементы двойного Т-образного моста и вместо них между анодом лампы 6ПЗС и катодом 6ЖЗП включают сопротивление порядка 0,1 Мом. В этом случае, применяя качественный выходной трансформатор, можно получить частотную характеристику от 40-60 гц до 8-10 кгц.
В схеме, изображенной на рис 332, выходной трансформатор имеет следующие данные: первичная обмотка 2500 витков намотана проводом ПЭЛ 0,2 мм; вторичная имеет 75 витков провода ПЭЛ 1,0 мм (для звуковой катушки динамика сопротивлением 3,5 ом); сечение сердечника 5-7см2. Коэффициент нелинейных искажений в большой степени зависит от качества выходного трансформатора. При трансформаторе среднего качества коэффициент нелинейных искажений не превышает 4%.
