6П7С

Общие данные

Выходной тетрод 6П7С предназначен для усиления мощности высокой частоты.

Применяется в выходных каскадах строчной развертки телевизионных приемников. Может быть применен в передающих устройствах и выходных двухтактных усилителях мощности низкой частоты.

Катод оксидный, косвенного накала.

Работает в вертикальном положении. Допускается горизонтальный монтаж лампы при условии, если площадь, проходящая через штырьки 2 и 7, вертикальна.

Выпускается в стеклянном оформлении.

Срок службы не менее 500 час.

Цоколь октальный, с ключом. Штырьков 8.

Междуэлектродные емкости, пф

Входная 11,5. Выходная 6. Проходная не более 0,6.

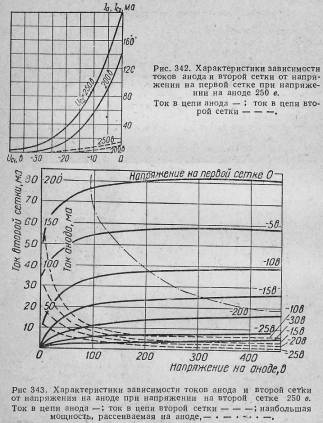

Номинальные электрические данные

Напряжение накала, в ......... 6,3

Напряжение на аноде, в ......... 250

Напряжение на второй сетке, в ...... 250

Напряженке смещения на первой сетке, в ....... —14

Ток накала, а ............. 0,9

Ток в цепи анод, ма .......... 72

Ток в цепи второй сетки, ма ....... не более 8

Крутизна характеристики, ма/в ...... 5,9

Внутреннее сопротивление, ком ....... 32,5

Коэффициент усиления в триодном включении ........ 8,5

Выходная мощность, вт .......... не менее 5,5

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,9

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ....... 500

Наибольшее напряжение на второй сетке, в ..... 350

Наибольшая мощность, рассеиваемая на аноде, вт ....... 20

Наибольшая мощность, рассеиваемая на второй сетке, вт ....... 3,2

Наибольшее напряжение смещения на первой сетке, в ...... —50

Наибольшее постоянное напряжение между катодом и подогревателем, в .... 135

Наибольший ток утечки между катодом и подогревателем, мка ........ 100

Наибольшее импульсное напряжение на аноде, в ...... 6000

Наибольшее обратное напряжение на первой сетке, в ....... 400

Наибольшее сопротивление в цепи первой сетки, Мом ...... 1
