6С15П

Общие данные

Триод 6С15П предназначен для усиления напряжения высокой частоты.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

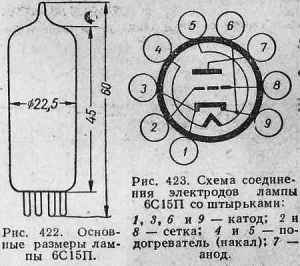

Цоколь штырьковый с пуговичным дном. Штырьков 9.

Междуэлектродные емкости, пф

Входная 11 ± 1,8. Выходная 1,8 ± 0,2. Проходная не более 5,5. Катод — подогреватель не более 10.

Номинальные электрические данные

Напряжение накала, в ......... 6,3

Ток накала, ма ........... 440 ± 30

Напряжение на аноде, в ........ 150

Сопротивление в цепи катода для автоматического смещения, ом ........ 30

Ток в цепи анода, ма ......... 40 ± 10

Крутизна характеристики, ма/в ..... 45 ± 9

Крутизна характеристики при напряжении накала 5,7 в, ма/в ...... не менее 25

Коэффициент усиления ........ 50 ± 15

Эквивалентное сопротивление внутриламповых шумов, ом ........... 400

Ток утечки между катодом и подогревателем при постоянном напряжении на подогревателе ± 150 в, мка ........ не более 30

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,6

Наименьшее напряжение накала, в ........ 6

Наибольшее напряжение на аноде, в ....... 150

Наибольшая мощность, рассеиваемая на аноде, вт ........ 6,5

Наибольшее постоянное напряжение между катодом и подогревателем, в ....... 100

Наибольшее сопротивление в цепи сетки, Мом .... 0,15
