6С1П

Общие данные

Триод 6С1П предназначен для усиления, детектирования и генерирования частот в диапазоне коротких и ультракоротких волн.

Может быть использован для усиления напряжения низкой частоты.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

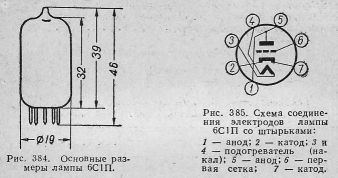

Цоколь штырьковый с пуговичным дном. Штырьков 7. Два вывода от катода предназначены для лучшей развязки сеточных и анодных цепей.

Междуэлектродные емкости, пф

Входная 1,38 ± 0,43. Выходная 1,1 ± 0,35. Проходная 1,35 ± 0,25

Номинальные электрические данные

Напряжение накала, в ....... 6,3

Напряжение на аноде, в ...... 250

Напряжение смещения на сетке, в ...... —7

Ток накала, ма ......... 150 ± 10

Ток в цепи анода, ма ....... 6,1 ± 2,5

Крутизна характеристики, ма/в ........ 2,26 ± 0,55

Крутизна характеристики при напряжении накала 5,5 в, ма/в ........ не менее 1,45

Внутреннее сопротивление, ком ........ 11,6 ± 3,2

Коэффициенты усиления ........... 26,2

Ток эмиссии катода, ма ....... не менее 20

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,9

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ....... 275

Наибольшая мощность, рассеиваемая на аноде, вт ...... 1,8

Наибольшее постоянное напряжение между катодом и подогревателем, в .... 90

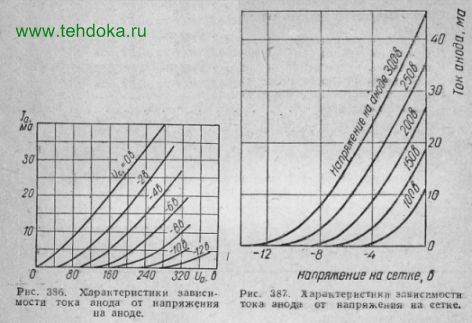

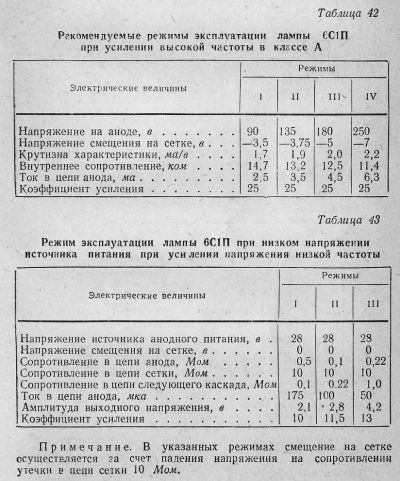

Примечание. В указанных режимах смещение на сетке осуществляется за счет падения напряжения на сопротивлении утечки в цепи сетки 10 Мом.

Триод 6С1П аналогичен триоду типа 6С1Ж (жолудь). Схемы применения лампы 6С1П аналогичны схемам применения лампы 6C1Ж.
