6С3П

Общие данные

Триод 6СЗП предназначен для усиления напряжения высокой частоты только в первых каскадах. Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

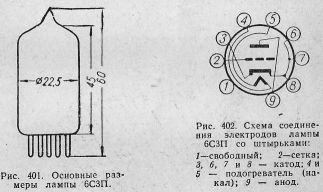

Цоколь штырьковый с пуговичным дном. Штырьков 9.

Междуэлектродные емкости, пф

Входная 6,7 ± 1,1. Выходная 1,65 ± 0,2. Проходная не более 2,4.

Катод — подогреватель не более 7,

Все емкости измерены при внешнем экране.

Номинальные электрические данные

Напряжение накала, в .......... 6,3

Напряжение на аноде, в .......... 150

Сопротивление в цепи катода для автоматического смещения, ом ......... 100

Ток накала, ма ............. 300 ± 25

Ток в цепи анода, ма .......... 16 ± 4

Крутизна характеристики, ма/в ........ 19,5 ±4,5

Крутизна характеристики при напряжении накала 5,7 в, ма/в ........ не менее 1,3

Коэффициент усиления .......... 50 ± 15

Эквивалентное сопротивление внутриламповых шумов, ом ........... 200

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 7

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ........ 160

Наибольшая мощность, рассеиваемая на аноде, вт ...... 3

Наибольший ток в цепи катода, ма ........ 35

Наибольшее постоянное напряжение между катодом и подогревателем, в ............ 100

Наибольшее сопротивление в цепи сетки, Мом ......... 1.0
