6С5С

Общие данные

Триод 6С5С предназначен для детектирования, усиления напряжения низкой и генерирования высокой частоты.

Применяется в основном в каскадах предварительного усиления низкой частоты. Широко применяется в качестве отдельного гетеродина в супер гетеродинных приемниках, в телевизионных устройствах и измерительной аппаратуре.

Катод оксидный косвенного накала.

Выпускается в стеклянном оформлении.

Работает в любом положении.

Срок службы не менее 500 час.

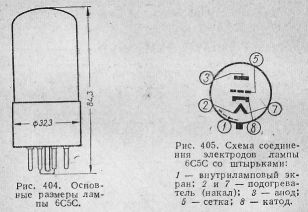

Цоколь октальный с ключом. Штырьков 6.

Междуэлектродные емкости, пф

Входная 3,8 ± 0,9. Выходная 12 ± 3,6. Проходная 2 ± 0,6.

Номинальные электрические данные

Напряжение накала, в .......... 6,3

Напряжение на аноде, в .......... 250

Напряжение смещения на сетке, в ....... —8

Ток накала, ма ............ 300 ± 25

Ток в цепи анода, ма ............ 8 ± 3

Крутизна характеристики, Ma/в ....... 2,2+0,3—0,5

Коэффициент усиления .......... 20 ± 2
