6С6Б

Общие данные

Триод 6С6Б предназначен для усиления напряжения низкой частоты и генерирования колебаний высокой частоты.

Применяется в миниатюрных усилителях низкой частоты, телевизионной и измерительной аппаратуре.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном миниатюрном оформлении.

Срок службы не менее 500 час.

Цоколь выводной проволочный. Выводов 5. Длина выводов не менее 35 мм при толщине 0,4 мм. Длина нелуженой части вывода от стекла не более 5 мм.

Междуэлектродные емкости, пф

Входная 3,3 ± 0,65. Выходная 3,5 ± 0,9. Проходная не более 1,42. Катод — подогреватель 3,8.

Номинальные электрические данные

Напряжение накала, в ............ 6,3

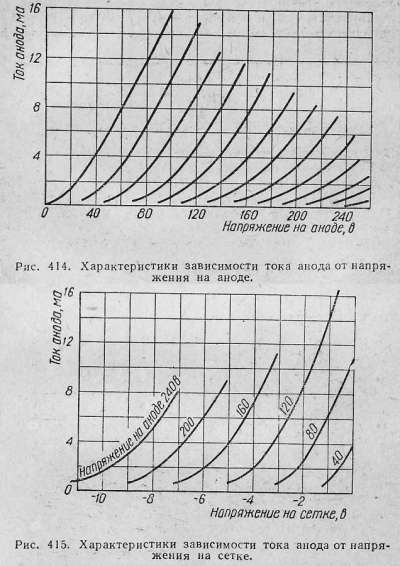

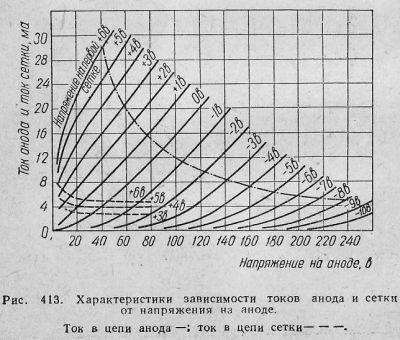

Напряжение на аноде, в .......... 120

Напряжение смещения на сетке, в ...... —2

Ток накала, ма ............. 200 ± 20

Ток в цепи анода, ма ............ 9 ± 2,7

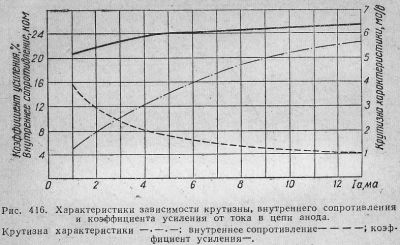

Крутизна характеристики, ма/в ......... 5

Крутизна характеристики при напряжении накала 5,7 в, ма/в ........ 3,2

Коэффициент усиления .............25

Входное сопротивление на частоте 5 Мгц при длине выводов не более 10 мм, ком ........ около 16

Примечание. Рекомендуемое сопротивление в цепи катода для автоматического смещения 220 ом.

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,6

Наименьшее напряжение накала, в ........ 6,0

Наибольшее напряжение на аноде, в ....... 250

Наибольшая мощность, рассеиваемая на аноде, вт ....... 1,2

Наибольшее постоянное напряжение между катодом и подогревателем, в ............ 100

Наибольший ток утечки между катодом и подогревателем, мка ............... 20

Наибольший ток в цепи катода, ма ........ 14

Наибольшее сопротивление в цепи первой сетки, ком ......... 500

Наибольшая частота генерирования, Мгц......500
