6С7Б

Общие данные

Триод 6С7Б предназначен для усиления напряжения низкой частоты. Применяется в предварительных каскадах усилителей низкой частоты.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном миниатюрном оформлении.

Срок службы не менее 500 час.

Цоколь выводной проволочный. Выводов 5. Длина выводов не менее 35 мм при толщине 0,4 мм. Длина нелуженой части вывода от стекла не более 5 мм.

Междуэлектродные емкости, пф

Входная 3,3 +- 0,9. Выходная 3,4 ± 0,9. Проходная не более 1. Катод — подогреватель около 3,8.

Номинальные электрические данные

Напряжение накала,в ............ 6,3

Напряжение на аноде, в ........... 250

Напряжение смещения на сетке, в ....... -2

Ток накала, ма ........... 200 ± 20

Ток в цепи анода, ма ........... 4,5+-1,3

Крутизна характеристики, ма/в ....... 4 ± 0,9

Крутизна характеристики при напряжении накала 5,6 в, ма/в ........ не менее 2,6

Коэффициент усиления ........ 66 ± 14

Примечание. Рекомендуемое сопротивление в цепи катода для автоматического смещения 400 ом.

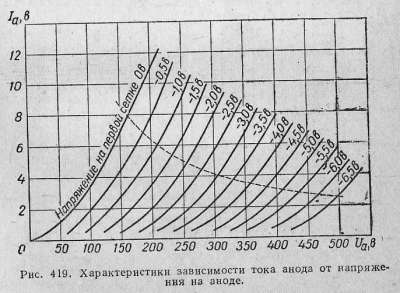

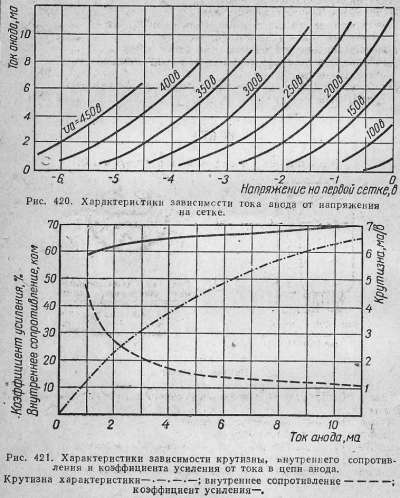

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,6

Наименьшее напряжение накала, в ........ 6,0

Наибольшее напряжение на аноде, в ........ 300

Наибольшая мощность, рассеиваемая на аноде, вт .......... 1,3

Наибольший ток в цепи катода, ма ....... 7

Наибольшее сопротивление в цепи сетки, Мом .... 0,5

Наибольшее постоянное напряжение между катодом и подогревателем, в ............. 100

Наибольший ток утечки между катодом и подогревателем, мка ............... 20
