6Х2П

Взаимозаменяемость:
Зарубежный аналог: EAA91

Общие данные

Двойной диод 6Х2П предназначен для детектирования и выпрямления переменного тока.

Применяется в качестве детектора и детектора АРУ в супергетеродинных приемниках, в каскадах дискриминаторов и дробного детектора в приемниках с частотной модуляцией. Можно применять как выпрямитель для питания аппаратуры с малым током потребления.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

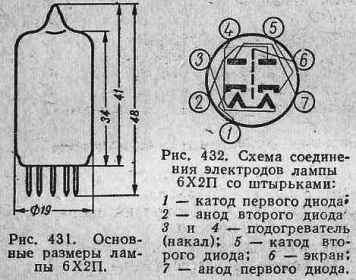

Цоколь штырьковый с пуговичным дном. Штырьков 7.

Междуэлектродные емкости, пф

Между анодами не более 0,03. Между анодом каждого диода, соединенного с подогревателем, внутренним и внешним экранами и катодом 3,8. Между катодом каждого диода, соединенного с подогревателем, внутренним и внешним экранами и анодом 3,4. Между катодом и подогревателем каждого диода 2,4.

Номинальные электрические данные (при работе детектором)

Напряжение накала, в .......... 6,3

Ток накала, ма ............ 300 ± 25

Начальный ток каждого анода при напряжении на аноде, равном нулю, и сопротивлении в цепи анода 40 ком, мка ... 30

Разница начальных токов анодов, мка ... не более 8

Собственная резонансная частота, Мгц ..... 100

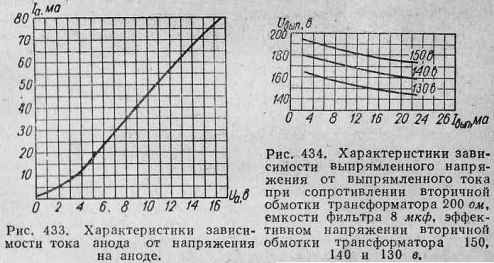

Номинальные электрические данные (при работе выпрямителем)

Напряжение накала, в ........ 6,3

Ток накала, ма ......... 300 ± 25

Переменное эффективное напряжение на вторичной обмотке трансформатора, в 2 X 150 Сопротивление нагрузки, ком .... 10

Емкость фильтра, мкф ....... 8

Выпрямленный ток, ма ...... не менее 17

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 7

Наименьшее напряжение накала, в ........ 5,7

Наибольшая амплитуда обратного напряжения анода, в ...... 450

Наибольшая амплитуда тока анода, ма ...... 90

Наибольший выпрямленный ток, ма ....... 20

Наибольшая мощность, рассеиваемая на аноде, вт ...... 0,5

Наибольшее постоянное напряжение между катодом и подогревателем, в ....... 350

Наибольший ток утечки между катодом и подогревателем, мка ......... 10

Во всех схемах применения лампу 6Х2П можно заменить двойным диодом 6Х6С, заменив ламповую панельку. Результаты замены эффективны. В схемах использования 6Х2П диодным детектором (второй детектор, детектор АРУ супергетеродина, дискриминаторы) можно заменять лампы 6Х2П полупроводниковыми диодами ДГ-Ц7 или ДГ-Ц8.
