6Х7Б

Общие данные

Двойной диод 6Х7Б предназначен для детектирования в миниатюрной аппаратуре. Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в миниатюрном стеклянном оформлении.

Срок службы не менее 500 час.

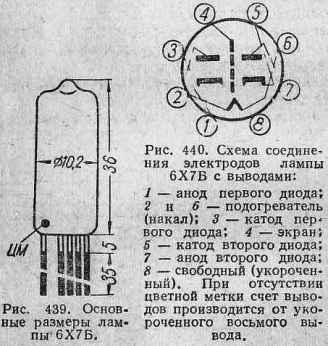

Цоколь выводной проволочный. Выводов 8. Длина выводов не менее 35 мм при толщине 0,4 мм. Длина нелуженой части вывода от стекла 5 мм.

Междуэлектродные емкости, пф

Анод— катод каждого диода не более 5,8. Катод— подогреватель каждого диода не более 5. Между анодами не более 0,3.

Номинальные электрические данные

Напряжение накала, в ........ 6,3

Ток накала, ма .......... 300 ± 30

Начальный ток каждого диода, мка ... не более 20

Эффективное напряжение на аноде каждого диода, в ........... 165

Выпрямленный ток каждого диода, ма ...... не менее 8

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,9

Наименьшее напряжение накала, в ........ 5,7

Наибольшая амплитуда обратного напряжения на аноде каждого диода, в ............. 450

Наибольшая мощность, рассеиваемая на аноде каждого диода, вт ...... 0,2

Наибольшее напряжение между катодом и подогревателем, в ........ 200
