Г807

Взаимозаменяемость:
Зарубежный аналог: 807



Общие данные
Лучевой тетрод Г-807 предназначен для усиления и генерирования колебаний высокой частоты. Применяется в передающих устройствах, а также в каскадах строчной развертки телевизионных приемников. Можно применять в оконечных каскадах мощности низкой частоты.

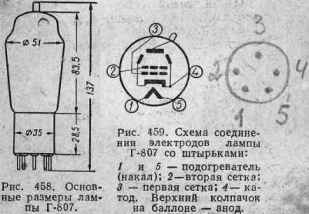

Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы не менее 500 час. Цоколь специальный. Штырьков 5.
Междуэлектродные емкости, пф
Входная 12. Выходная 7. Проходная 0,2.

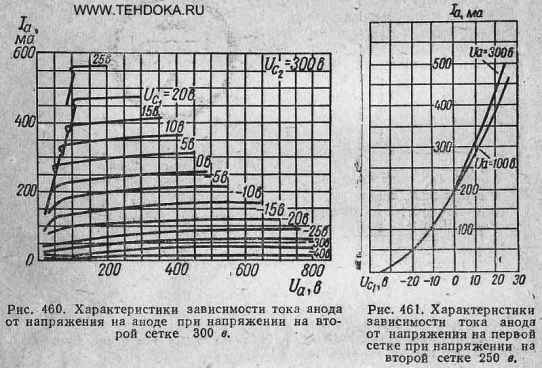

Номинальные электрические данные
Напряжение накала, в .......... 6,3
Напряжение на аноде, в .......... 600
Напряжение на второй сетке, в ....... 300
Напряжение смещения на первой сетке, в .... -20
Ток накала, ма ........... 900 ± 90
Ток в цепи анода при смещении на первой сетке -20 в, ма ............. 100
Ток в цепи анода при напряжении смещения на первой сетке -29 в, ма ......... 36
Ток второй сетки при напряжении смещения на первой сетке -20 в, ма ........ 20
Ток в цепи второй сетки при напряжении смещения на первой сетке -29 в, ма ...... 4
Крутизна характеристики, ма/в ....... 10
Крутизна характеристики при напряжении на аноде и второй сетке 250 в и напряжении смещения на первой сетке -14 в, ма/в .... 5,9
Выходная мощность в режиме генерирования на частоте 120 мГц, вт ......... 40
Выходная мощность на частоте 15 мГц при токе анода не более ,100 ма, токе первой сетки около 6 ма, напряжении на второй сетке 200 в и сопротивлении в цепи первой сетки 10 ком, вт ......... 33
Сопротивление изоляции между катодом и подогревателем при напряжении между катодом и подогревателем 200в, мОм ........ 2
Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ........ 5,7
Наибольшее напряжение на аноде, в ....... 600
Наибольшее напряжение на второй сетке, в .... 300
Наибольшее напряжение на аноде в импульсе, в ......... 6000
Наибольшее отрицательное напряжение на первой сетке в импульсе, в ............. 400
Наибольшее напряжение между катодом и подогревателем, в ................ 135
Наибольшая мощность, рассеиваемая на аноде, вт ......... 25
Наибольшая мощность, рассеиваемая на второй сетке, вт ............. 3,5
Наибольшее сопротивление в цепи первой сетки, мОм ............. 1

В некоторых случаях при применении тетрода Г-807 в усилителях мощности низкой частоты (если напряжение на аноде не превышает 350 в) его можно заменить тетродом 6ПЗС с заменой ламповой панельки. Результаты замены эффективны.
Если тетрод Г-807 применяют в каскадах строчной развертки телевизоров, то его можно заменить лампой 6П13С, для чего необходимо заменить ламповую панельку. Результаты такой замены эффективны только при условии, если правильно подобран режим работы лампы 6П13С. В основном, правильный режим устанавливается сопротивлением в цепи катода до установления необходимого напряжения смещения на первую сетку.
