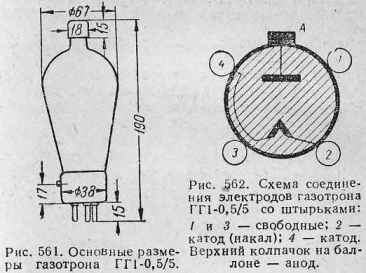

ГГ1-0,5/5

Общие данные

Газотрон ГГ1-0,5/5 предназначен для выпрямления переменного тока высокого напряжения. Катод оксидный прямого накала. Работает в вертикальном положении, цоколем вниз. Выпускается в стеклянном оформлении. Срок службы не менее 800 час. Цоколь специальный четырехштырьковый. Работает при температуре окружающей среды от +20 до +60°C. Охлаждение естественное.

Номинальные электрические данные

Напряжение накала, в ............ 2,5

Амплитуда обратного напряжения анода, в ..... 5000

Ток накала, а ............... 8,5

Амплитуда тока анода, а ........... 1,5

Номинальный выпрямленный ток, а ....... 0,5

Вентильная прочность при амплитуде тока анода 1,5 а, кв ........ 5

Падение напряжения при токе анода, 0,5 а, в ............ 20

Предельно допустимые электрические величины

Наибольшее напряжение накала, в .... 2,7

Наименьшее напряжение накала, в .... 2,4

Наибольшая амплитуда обратного напряжения анода, кв .......... 5

Наибольшая амплитуда тока анода, а ........... 1,5

Наибольшая частота питающего напряжения, гц ............. 50

Наименьшее время разогрева катода, мин. ............... 1

Пределы температуры окружающей среды, °С ..... от —20 до +60


Примечания:
1. При применении газотрона на частоте выше 50 гц предельные значения тока анода и напряжения должны быть снижены.
2. При применении газотрона на частоте выше 50 гц долговечность прибора снижается.
