ГИ-4А

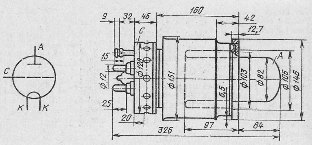

схема соединений ГИ-4А

Мощный импульсный генераторный триод для усиления высокочастотных колебаний в импульсных генераторах, в схемах с общей сеткой, при импульсной анодной модуляции на частотах до 150 МГц и длительности импульса до 1000 мкс.
Оформление — металлостеклянное. Рабочее положение — вертикальное, стеклянным баллоном вверх. Охлаждение — принудительное: анода — водяное не менее 60 л/мин; вывода сетки — водяное не менее 3 л/мин; ножки — воздушное не менее 40 м3/ч; баллона — воздушное не менее 40 м3/ч. Масса 5 кг.

Основные данные
при Uн=10 В, Ua=3 кВ, Ia=4 А
Ток накала .................. 215±10 А
Ток эмиссии катода в импульсе (при Ua=Uc=4кВ) ............ ›220 А
Напряжение анода в импульсе ......... ›35 кВ
Крутизна характеристики, мА/В ......... 38±8 мА/В
Коэффициент усиления ............. 40±7
Выходная мощность в импульсе (на частоте 150 МГц, при Ua=30 кВ, Tимп=1000 мкс) ....... ›1200 кВт

Междуэлектродные емкости:

входная ................. ›45 пФ
выходная ................ ›35 пФ
проходная ................ ›1 пФ
Наработка ................... ›1000 ч

Предельные эксплуатационные данные:

Ток накала пусковой ............... 320 А
Напряжение накала ................ 10 В
Напряжение анода в импульсе ........... 35 кВ
Мощность, рассеиваемая анодом .......... 20 кВт
Мощность, рассеиваемая сеткой .......... 800 Вт
Длительность импульса .............. 1000 мкс
Рабочая частота .................. 150 МГц
Температура баллона и мест спая металла со стеклом ...... 150*С
