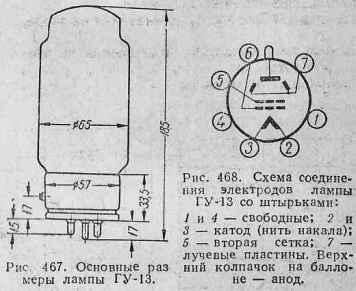

ГУ-13

Общие данные

Тетрод ГУ-13 предназначен для усиления мощности и генерирования колебаний высокой частоты. Применяется в передающих устройствах. Может быть использован в мощных каскадах усилителей низкой частоты. Катод вольфрамовый, торированный, карбидированный, прямого накала. Работает в вертикальном положении, цоколем вниз. Выпускается в стеклянном оформлении. Срок службы не менее 500 час. Цоколь специальный. Штырьков 7.

Междуэлектродные емкости, пф

Входная 16,25. Выходная 14 ± 3,5. Проходная не более 0,25.

Номинальные электрические данные

Напряжение накала, в ......... 10

Напряжение на аноде, в ......... 2000

Напряжение на лучевых пластинах, в .... 0

Напряжение на второй сетке, в ....... 400

Ток накала, а ............ 5± 0,3

Ток в цепи анода при напряжении смещения на первой сетке минус 35 в, ма ...... 50 ± 15

Крутизна характеристики, ма/в ...... 4 ± 0,9

Выходная мощность при токе первой сетки 12 ма и токе второй сетки 25 ма на частоте 15 Мгц, вт ............. 220

Выходная мощность на частоте 30 Мгц, вт ........... 180

Выходная мощность при напряжении накала 9 в,вт ........ 176

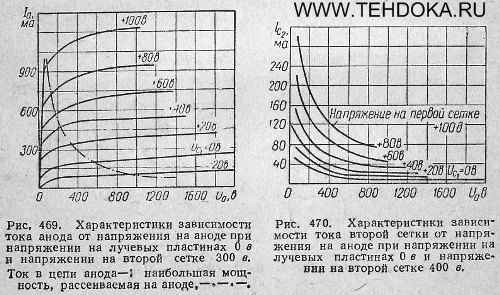

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 10,5

Наименьшее напряжение накала, в ........ 9,5

Наибольшее напряжение на аноде, в ....... 2000

Наибольшее напряжение на второй сетке, в ..... 400

Наибольшая мощность, длительно рассеиваемая на аноде,вт ................. 100

Наибольшая мощность, длительно рассеиваемая на второй сетке, вт ............... 22

Наибольшая рабочая частота, Мгц ........ 30
