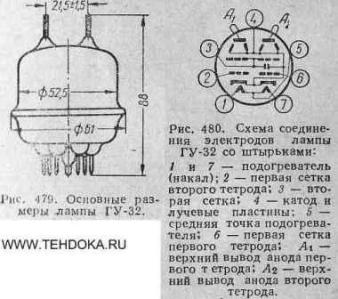

ГУ-32

Общие данные

Тетрод ГУ-32 предназначен для генерирования и усиления мощности колебаний высокой частоты. Применяется в передающих устройствах. Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы не менее 500 час. Выводы электродов штырьковые. Штырьков 7.

Междуэлектродные емкости, пф

Входная 7,8+-1,6. Выходная 3,8 ±1. Проходная не более 0,05.

Номинальные электрические данные

Напряжение накала, в .......... 6,3 или 12,6

Ток накала при параллельном соединении подогревателей, а ............. 1,5 ± 0,16

Ток накала при последовательном соединении подогревателей, а ............ 0,8 + 0,08

Напряжение на аноде, в .......... 400

Напряжение на второй сетке, в ....... 250

Ток в цепи анода каждого тетрода*, ма ..... 30± 12

Ток в цепи второй сетки*, ма ........ 5,5

Крутизна характеристики каждого тетрода, ма/в .......... 3,5

Коэффициент усиления каждого тетрода относительно второй сетки ........... 7

Выходная мощность**, вт ......... 14

Выходная мощность при напряжении накала 11,3 в, вт ............ 11,2

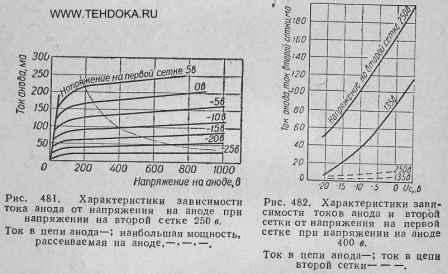

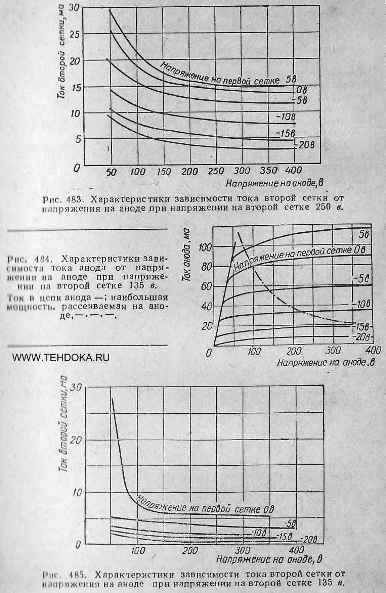

Предельно допустимые электрические величины

Наибольшее напряжение накала при параллельном соединении подогревателей, в ......... 6,9

Наименьшее напряжение накала при параллельном соединении подогревателей, в ....... 5,7

Наибольшее напряжение накала при последовательном соединении подогревателей, в ....... 14

Наименьшее напряжение накала при последовательном соединении подогревателей, в ....... 11,3

Наибольшее напряжение на аноде, в ...... 500

Наибольшее напряжение на второй сетке, в ..... 250

Наибольшая мощность, длительно рассеиваемая на обоих анодах, вт ............. 15

Наибольшая мощность, длительно рассеиваемая на второй сетке, вт ............. 5

Наибольшее постоянное напряжение между катодом и подогревателем, в ............ 100

Наибольший ток утечки между катодом и подогревателем, мка ............ 100

Наибольшая рабочая частота, Мгц ........ 200

* При условии: для испытуемого тетрода напряжение на аноде 250 в, на второй сетке 135 в, на первой сетке —10 в, на первой сетке неиспытуемого (второго) тетрода напряжение —100 в.

** В двухтактной схеме в режиме самовозбуждения. Общий ток в цепи обоих анодов 90 ма, ток в цепи второй сетки 11 ма, в цепи первых сеток от 2 до 6 ма, напряжение на второй сетке 250 в, сопротивление в цепи первых сеток от 8 до 18 ком, частота колебаний контура 100— 200 Мгц,
