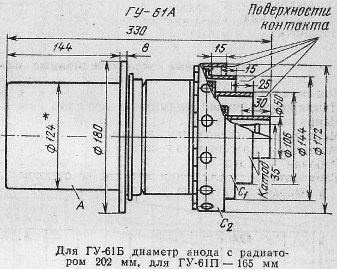

ГУ-61А

Взаимозаменяемость: ГУ-61Б, ГУ-61П.




Генераторные тетроды для работы в качестве усилителей высокочастотных колебаний в режиме однополосного усиления на частотах до 70 МГц.
Оформление — металлокерамическое. Рабочее положение — вертикальное, анодом вниз. Охлаждение — принудительное: анода — водяное не менее 52 л/мин; ножки — воздушное не менее 200 м3/ч. Масса: 11 кг.

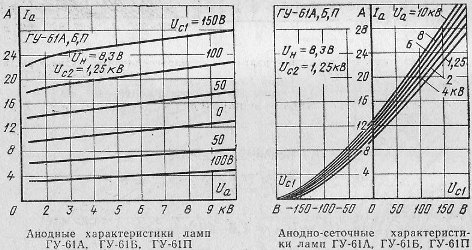

Основные данные
при Uн = 8,3 В; Ua = 2 кВ; Uc2 =1,25 кВ; Ia = 5 А
Ток накала ............. 130±12 А
Ток анода (при Ua = Uc2=1,5кВ; Uc1 = 0) ............ >10 А
Ток 2-й сетки (при Uc2= 1 кВ) ...... <0,7 А
Ток 1-й сетки обратный (при Ua = 6 кВ; Uc2 = 1,5 кВ) ............ <150 мкА
Ток эмиссии катода (при Ua = 0,35 кВ) ............. >22 А
Напряжение 1-й сетки запирающее (при Ua = 10 кB; Uc2 = 1,5 кВ; Ia = 0,1 А) ......... <—330 В
Крутизна характеристики ........ 74±11мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки ............. 8±1
Выходная мощность на частоте 70 МГц (при Ua = 10 кВ) ............. >30 кВт
Междуэлектродные емкости, пФ:
Схема c общим катодом
сетка—катод ........... <320
анод—катод ........... <38
сетка—анод ........... <1,4
Схема с общей сеткой
сетка—катод ........... <150
анод—катод ........... <38
сетка—анод ........... <0,2
Наработка средняя .......... >1000 ч
Предельные эксплуатационные данные
Ток накала пусковой ......... 190
Напряжение накала .......... 7,9—8,7 В
Напряжение анода .......... 10 кВ
Напряжение 2-й сетки ......... 1,5 кВ
Мощность, рассеиваемая анодом:
ГУ-61А, ГУ-61П ......... 30 кВт
ГУ-61Б ............. 20 кВт
Мощность, рассеиваемая 2-й сеткой ..... 0,7 кВт
Мощность, рассеиваемая 1-й сеткой .... 0,3 кВт
Рабочая частота ........... 70 МГц
Температура спаев керамики с металлом и ножки ......... 150°С
