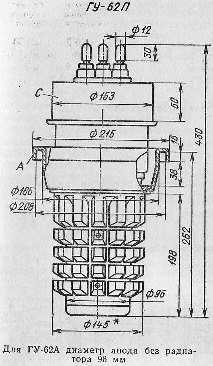

ГУ-62А

Взаимозаменяемость: ГУ-62П




Генераторные триоды для работы в усилителях-генераторах высокочастотных колебаний.
Оформление— металлостеклянное. Рабочее положение— вертикальное, анодом вниз. Охлаждение — принудительное: анода - водяное не менее 50 л/мин; ножки — воздушное не менее 40 м3/ч; баллона и мест спая металла со стеклом — воздушное не менее 400 м3/ч. Масса: 7 кг
Основные данные
при Uн = 12 В; Uа = 2 кВ; Ia = 5 А
Ток накала ........ 120±15 A
Ток сети обратный (при Ua = 10 кВ; Ia = 3 А) ............... <100 мкА
Ток эмиссии катода (при Ua = 0,5 кВ; Uн = 10,8 В) .......... >25 А
Напряжение сетки запирающее (при Ua = 8 кВ; Ia = 0,5 А) ............ <-420 В
Крутизна характеристики (при Ia = 10 и 12,5 А) ........ 60±10 А/В
Коэффициент усиления ......... 23±4
Выходная мощность:
на частоте 85 МГц при Ua = 7,5—8 кВ ................ >40 кВт
на частоте 440 МГц при Ua = 10-10,5 кВ ................ >63 кВт
Между электродные емкости:
входная ............. <80 пф
выходная ............ <2,8 пф
проходная ............ <60 пф
Наработка средняя ...... >2000 ч
Предельные эксплуатационные данные
Ток накала пусковой ......... 210 А
Напряжение накала .......... 10,8—12,6
Напряжение анода на частоте 30 МГц ....... 10,5 кВ
Мощность, рассеиваемая анодом ..... 40 кВт
Мощность, рассеиваемая сеткой ...... 1,8 кВт
Рабочая частота ........... 85 МГц
Температура спаев металла со стеклом ........ +180°C
Температура баллона и ножки ...... 150°C
