ГУ-65А

Взаимозаменяемость:

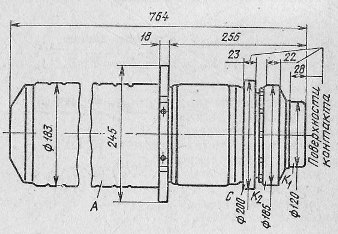

Генераторный триод для генерирования и усиления мощности высокочастотных колебаний. Оформление — металло-стеклянно-керамическое с цилиндрическим выводом катода и сетки. Охлаждение — принудительное: анода — водяное 350 л/мин; ножки и баллона — воздушное 500 м3/ч. Масса 28 кг.
Основные данные
при Uн =26 В; Ua= 12 кВ; Uc = 500 В
Ток накала ............. 670..+50-30B
Ток эмиссии катода (при Ua = 1 кВ) ........ > 500А
Крутизна характеристики (при Uc — 200 и 600 В; Ua = 1 кВ) ............ 500±120 мА/В
Коэффициент усиления (при Ua=1 и 2 кВ; Ia= 10 А) ............ 46±8
Колебательная мощность (при Uн=25 В; F=22 МГц) ....... > 500 кВт
Междуэлектродные емкости:
входная ............ < 500 пф
выходная ............ < 7,5 пФ
проходная ............ < 200 пФ
Наработка ............ > 1000 ч
Предельные эксплуатационные данные
Ток накала пусковой ....... 820 А
Напряжение накала .......... 24 - 26 В
Напряжение анода .......... 12 кВ
Напряжение сетки ........ -500 В
Мощность, рассеиваемая анодом ..... 350 кВт
Мощность, рассеиваемая сеткой ..... 7 кВт
Рабочая частота ........... 30 МГц
Температура баллона, ножки и мест спая стекла с керамикой ............ 150°C
