ГУ72

Общие данные
Пентод ГУ-72 предназначен для генерирования и усиления мощности высокой частоты.

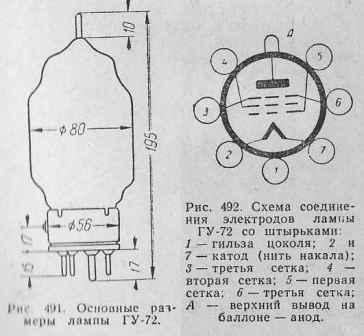

Катод вольфрамовый торированный, карбидированный, прямого накала. Выпускается в стеклянном оформлении. Срок службы не менее 1000 час. Цоколь специальный. Штырьков 7.

Междуэлектродные емкости
, пф
Входная 18. Выходная 17. Проходная не более 0,15.

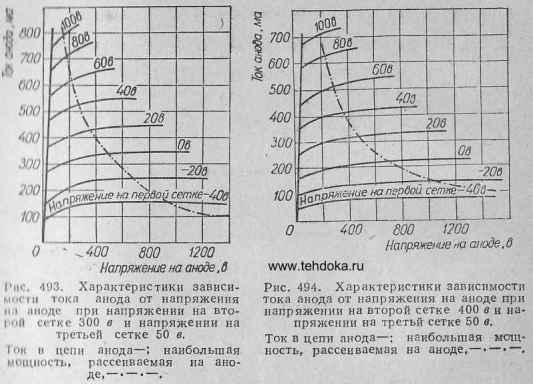

Номинальные электрические данные

Напряжение накала, в ............ 20
Напряжение на аноде, в ............ 1500
Напряжение на третьей сетке, в ......... 50
Напряжение на второй сетке, в ......... 400
Ток накала, а ............... 3
Ток эмиссии катода, ма ............ 900
Крутизна характеристики при напряжении на аноде 750 а, токе анода 150 ма и изменении на первой сетке на ± 10 в , ма/в ............. 4,2
Коэффициент усиления по первой сетке относительно второй при напряжении на аноде 750 в, напряжении на второй сетке 300 и 400 в и токе в цепи анода 150 ма ........... 5
Выходная мощность при напряжении на аноде 750 в, токе анода 150 ма и напряжении на первой сетке ± 10 в, вт ............... 300
Выходная мощность в режиме усиления при напряжении смещения —100 в, напряжении возбуждения 240 в, токе первой сетки 7 ма, токе второй сетки не более 62 ма, токе анода около 190 ма и частоте колебаний контура 40 Мгц, вт ............ 150

Предельно допустимые электрические величины
Наибольшее напряжение накала, в ........ 22
Наименьшее напряжение накала, в ........ 18
Наибольшее напряжение на аноде, в ...... 1500
Наибольшее напряжение на второй сетке, в ....... 400
Наибольшее напряжение на третьей сетке, в ..... 50
Наибольшая мощность, продолжительно рассеиваемая на аноде, вт ............... 150
Наибольшая мощность, рассеиваемая на аноде в течение 2 мин., вт .............. 180
Наибольшая мощность, длительно рассеиваемая на второй сетке, вт .............. 25
Наибольшая рабочая частота, Мгц ...... 40
