ГУ-73Б


Взаимозаменяемость: ГУ-73П




Генераторные тетроды для усиления однополосного сигнала на частотах до 250 МГц.

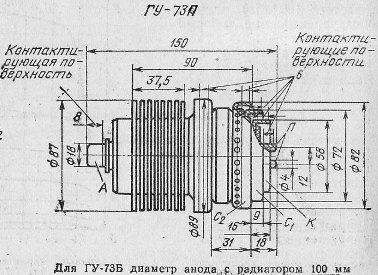

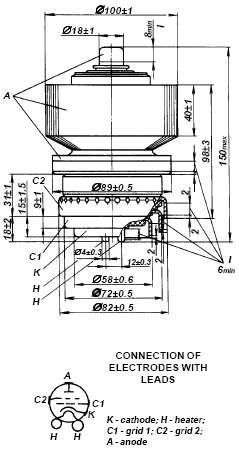

Оформление — металлокерамическое, с кольцевыми выводами электродов. Охлаждение: принудительное воздушное 150 м3/ч. Масса: 2,5 кг.

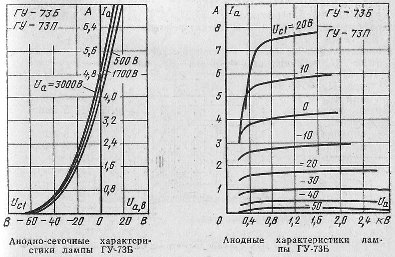

Основные данные
при Uн = 26 В; Uа = 1,7 кВ; Uc2 = 250 В; Ia = 1,5 А
Ток накала ............. 4,85±0,25 А
Ток 2-й сетки ............ < 80 мА
Напряжение смещения 1-й сетки ..... —28±10 В
Напряжение запирания (при Ua = 4 В; Ia = 20 мА) ............. < -120 В
Крутизна характеристики ........ 92,5±27,5 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки ............. 5±2
Время готовности ........... < 3,5 мин
Колебательная мощность в режиме класса АВ1 (при Ua=ЗкВ; Uc2=300B) ..... > 2,5 кВт
Междуэлектродные емкости:
входная ............ 155±15 пФ
выходная ............ 22,5±3,5 пФ
проходная ............ < 0,2 пФ
Наработка ............. > 1000 ч
Предельные эксплуатационные данные
Ток катода, постоянная составляющая .............. 2,2 А
Напряжение накала ......... 24,7-27,3 В
Напряжение анода постоянное ...... 3,2 кВ
Напряжение анода (мгновенное значение) ............ 5,5 кВ
Напряжение 2-й сетки ......... 300 В
Напряжение 1-й сетки ......... -150 В
Мощность, рассеиваемая анодом ..... 2,5 кВт
Мощность, рассеиваемая 2-й сеткой .... 35 Вт
Мощность, рассеиваемая 1-й сеткой ............... 5 Вт
Рабочая частота ........... 250 МГц
Температура баллона и спаев ....... 200°С


Междуэлектродные емкости, пф
Входная 190. Выходная 27. Проходная не более 0,2.

Номинальные электрические величины
Напряжение накала, в .......... 27
Ток накала, а ......... 4,55-5,15
Напряжение на аноде, в ......... 1700
Ток анода, а ......... 1,5
Крутизна характеристики, ма/в ....... 65
Предельно допустимые электрические величины
Максимальное напряжение на аноде, в ......... 3000
Максимальный ток анода, а .......... 3
Наибольшая рабочая частота, Мгц ........ 250
