ГУ-74Б




Генераторный тетрод для работы в неперестраиваемых однополюсных радиопередающих устройствах и усиления однополосного сигнала на частотах до 60 МГц.
Оформление — металлокерамическое. Охлаждение — воздушное, принудительное 35 м3/ч. Масса 550 г.

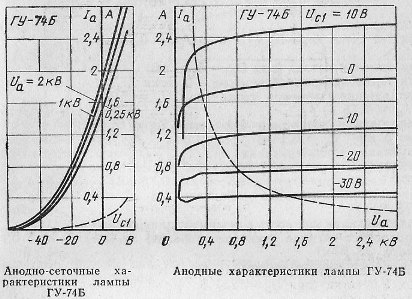

Основные данные:
при Uн = 12,6 В; Ua = 1 кВ; Uc2 = 300 В; Ia = 600 мА
Ток накала ............. 3,6±0,3 А
Ток анода (при Ua = 250 В; Uc1 = 0) .............. > 1400 мА
Ток 2-й сетки (при Ua = 250 В; Uc = 0) ............. < 360 мА
Ток 2-й сетки ............ < 20 мA
Ток 1-й сетки обратный ......... < 50 мкА
Напряжение смещения 1-й сетки ..... —24±6 В
Крутизна характеристики ....... 32±6 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки ............. 6,5±2
Колебательная мощность в режиме класса AB1 (при Ua — 2 кВ; Ic2 = 50 мА на частоте 100 кГц):
при Uн = 12,6 В ......... > 550 Вт
при Uн = 11,3 В ......... > 440 Вт
Время готовности .......... < 2,5 мин
Междуэлектродные емкости:
входная ............ 51±5 пф
выходная ............ 11±2 пФ
проходная ............ 0,09 пФ
Наработка ............. > 1000 ч
Предельные эксплуатационные данные:
Ток катода (эффективное значение) ..... 1,5 А
Ток анода ............. 0,5 А
Напряжение накала .......... 11,9—13,3 В
Напряжение анода:
постоянное ........... 2 кВ
пиковое ............ 4 кВ
Напряжение 2-й сетки ......... 300 В
Напряжение 1-й сетки ......... —150В
Мощность, рассеиваемая анодом ..... 600 Вт
Мощность, рассеиваемая 2-й сеткой .... 15 Вт
Мощность, рассеиваемая 1-й сеткой .... 2 Вт
Рабочая частота ........... 60 МГц
Температура оболочки ......... 200°С


TETRODE

The GU-74B tetrode is used in wideband non-tunable amplifiers and for single-sideband power amplification in stationary and mobile RF equipment.

GENERAL

Cathode: indirectly heated, oxide-coated.

Envelope: metal ceramic.

Cooling: forced air.

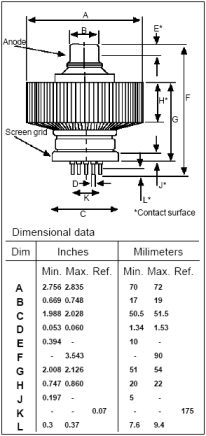

Height: at most 90 mm.

Diameter: at most 71 mm.

Mass: at most 550 g.

OPERATING ENVIRONMENTAL CONDITIONS

Vibration loads:

frequencies, Hz .............. 1-200

acceleration, m/s2 ............. 49

Multiple impacts with acceleration, m/s2 ......... 392

Ambient temperature, °С .................  -10 to +55

Relative humidity at up to +25 °C, % ............... 98

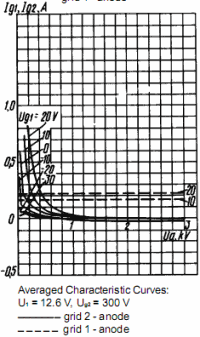

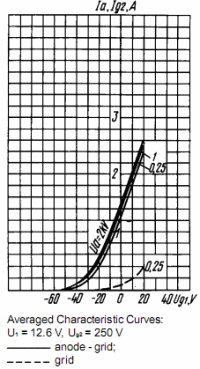

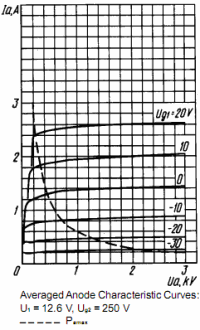

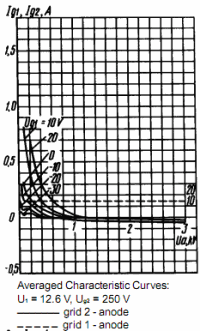

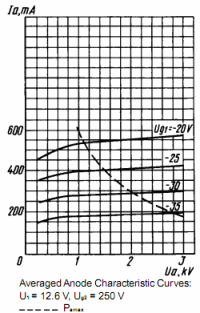

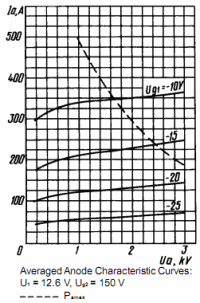

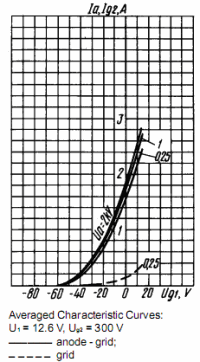

BASIC DATA Electrical Parameters

Heater voltage (AC or DC), V ..............12.6

Heater current, A ................. 3.3-3.9

Mutual conductance (at anode voltage 1000 V, grid 2 voltage 300 V, grid 1 voltage change ±2.5 V, anode current 600 mA), mA/V .................. 26-38

Anode current (at anode voltage 250 V, grid 2 voltage 300 V), mA, at least ................ 1400

Negative bias voltage (at anode voltage 1000 V, grid 2 voltage 300 V, anode current 600 mA), absolute value, V .......... 18-32

Negative cutoff voltage (at anode voltage 2500 V, grid 2 voltage 300 V, anode current 15 mA), absolute value, V, at most ................ 90

Interelectrode capacitance, pF:

input ............ 46-56

output ............. 9-13

transfer, at most ............ 0.09

Cathode heating time (at heater voltage 12.6 V, anode voltage 1000 V, grid 2 voltage 300 V), s, at most .............. 150

Output power under conditions of class AB, (at anode voltage 2000 V, grid 2 voltage 300 V, grid 1 voltage - 60 V, grid 2 current at most 50 mA, frequency 0.1-1.0 MHz), W, least .............. 550

Relative level of combination components (at anode voltage 2000 >V, grid 2 voltage 300 V, grid 1 voltage -70 V, grid 2 current at most 50 mA), dB:

third-order components, at most ............. -28

fifth-order components, at most ............ -28

Output power under conditions of class В(at anode voltage 1500 V, grid 2 voltage 275 V, grid 1 voltage -45 V, grid 2 current at most 60 mA), W, at least ............... 500

Output power under conditions of class AB, over 1000 h of service, W, at least .............. 440

Limit Operating Values

Heater voltage (AC or DC), V ............ 11.9-13.3

Anode voltage, V:

DC ................. 2000

peak value  ................... 4000

Grid 2 voltage (DC), V .................... 300

Negative grid 1 voltage, absolute value, V .................... -150

Cathode current mA:

DC component  .................. 750

peak value  ................. 2500

Dissipation, W:

anode   .................. 600

grid 1  ...............   2

grid 2  .................  15

Operating frequency, MHz .............. 250
