ГУ29



Общие данные
Тетрод ГУ-29 предназначен для усиления мощности и генерирования колебаний высокой частоты. Применяется в передающих устройствах.

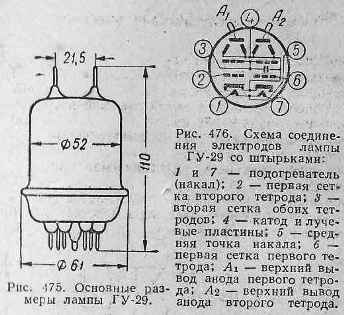

Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы не менее 500 час. Выводы электродов штырьковые. Штырьков 7. Междуэлектродные емкости, пф Выходная 15 ± 2. Выходная 7 ± 2. Проходная не более 0,1.
Номинальные электрические данные

Напряжение накала, в ......... 6,3 или 12,6
Ток накала при параллельном соединении подогревателей, а .......... 2,25 ± 0,25
ток накала при последовательном соединении подогревателей, а ......... 1,125 ± 0,125
Напряжение на аноде, в ........ 400
Напряжение на второй сетке, в ......... 225
Ток в цепи анода каждого тетрода*, ма ... 60 ± 22
Ток в цепи второй сетки, ма....... 10
Крутизна характеристики каждого тетрода, ма/в .......... 8.
Коэффициент усиления каждого тетрода относительно второй сетки ....... 9
Колебательная мощность **, вт ..... 45

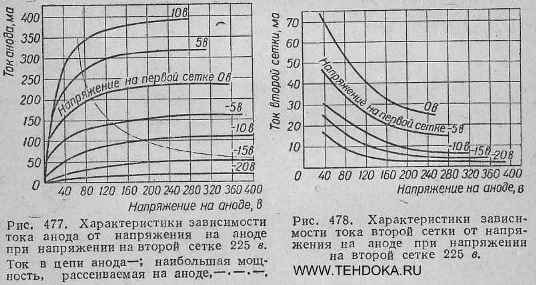

Предельно допустимые электрические величины
Наибольшее напряжение накала при параллельном соединении подогревателей, в ......... 7
Наименьшее напряжение накала при параллельном соединении подогревателей, в ......... . 5,7
Наибольшее напряжение накала при последовательном соединении подогревателей, в ........ 14
Наименьшее напряжение накала при последовательном соединении подогревателей, в ........ 11,4Наибольшее напряжение на аноде, в ....... 750
Наибольшее напряжение на второй сетке, в ............. 225
Наибольшая мощность, длительно рассеиваемая на анодах, вт ................ 40
Наибольшая мощность, длительно рассеиваемая на второй сетке, вт ............. 225
Наибольшее постоянное напряжение между катодом и подогревателем, в ............ 100
Наибольшая рабочая частота, Мгц ........ 200
Наибольшая рабочая температура баллона, °С . . . . 100
Наибольший ток утечки между катодом и подогревателем, мка ..... 175
* При условии: для испытуемого тетрода напряжение на аноде должно быть 250 в, на второй сетке 175 в, на первой сетке минус 11 в, на первой сетке неиспытуемого (второго) тетрода минус 100 в.
** В двухтактной схеме в режиме самовозбуждения. Общий ток в цепи анода 250 ма, ток в цепи второй сетки не более 35 ма, в цепи первых сеток от 10 до 15 ма, напряжение на второй сетке 225 в, сопротивление в цепи первых сеток от 5 до 12 ком, частота колебаний контура 200.
