ГУ80


Взаимозаменяемость: ГУ81, ГУ81М

Общие данные
Пентод ГУ-80 предназначен для усиления мощности и генерирования колебаний высокой частоты. Применяется в передающих устройствах и в мощных каскадах усилителей низкой частоты, в основном, в ультразвуковых генераторах.

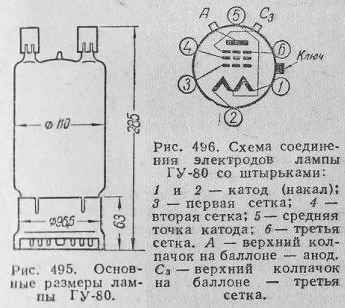

Катод вольфрамовый торированный, карбидированный, прямого накала. Работает в вертикальном положении, цоколем вниз. Выпускается в стеклянном оформлении. Срок службы не менее 1000 час.  Цоколь специальный. Штырьков 6.
Междуэлектродные емкости, пф
Входная 28,5. Выходная 22,5. Проходная не более 0,1. Первая сетка — третья сетка 4,5.
Номинальные электрические данные

Напряжение накала, в .......... 12,6
Ток накала, а ............. 10,5
Напряжение на аноде, в .......... 2000
Напряжение на третьей сетке, в ....... 0
Напряжение на второй сетке, в ....... 600
Напряжение смещения на первой сетке, в .... -140
Ток в цепи анода, ма ...........  200
Крутизна характеристики, ма/в ....... 5,5 ±1
Колебательная мощность в режиме усиления:
напряжение смещения на первой сетке —200 в, амплитуда напряжения возбуждения 300 в, ток в цепи анода 605 ± 75 ма, ток в цепи второй сетки 200 ма, ток в цепи первой сетки 20 ма, частота колебаний 12 Мгц, вт ...... 750

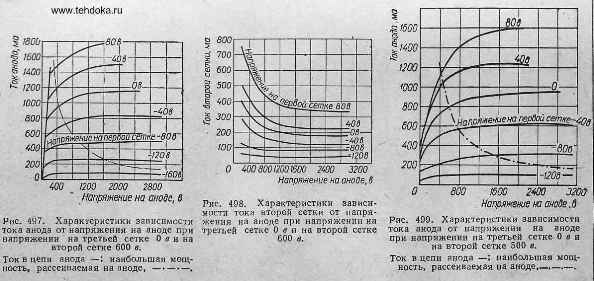

Предельно допустимые электрические величины
Наибольшее напряжение накала, в ........ 13,4
Наименьшее напряжение накала, в ........ 11,8
Наибольшее напряжение на аноде на частоте 6 Мгц, в ....... . 3000
Наибольшее напряжение на аноде на частоте 24 Мгц, в ............. 2500
Наибольшее напряжение на аноде на частоте 60 Мгц, в .............. 1500
Наибольшее пиковое напряжение на первой сетке .........1200
Наибольшая мощность, длительно рассеиваемая на аноде, вт ............... 450
Наибольшая мощность, рассеиваемая на аноде в течение не более 3 мин., вт ........... 600
Наибольшая мощность, длительно рассеиваемая на второй сетке, вт ............. 120
Наибольшая мощность, длительно рассеиваемая на первой сетке, вт .............. 10
Наибольшая рабочая температура баллона, °С . . . 350
