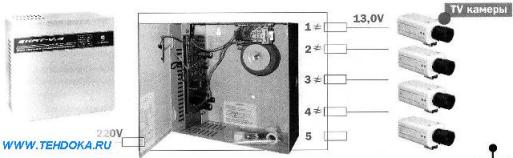

SKAT V-4
блок питания резервированный 12В четыре выхода по 0,3А
назначение: Устройство обеспечивает:
Питание видеокамер и других потребителей посредством четырех отдельных выходов с током нагрузки не
более 0,3 А по каждому выходу, а также посредством пятого выхода с током нагрузки до 1,2А
Ограничение выходных напряжений на уровне не более 13 В.
Автоматический переход на резервное питание от аккумуляторной батареи при отключении
сетевого источника питания.
Защиту аккумуляторной батареи от глубокого разряда.

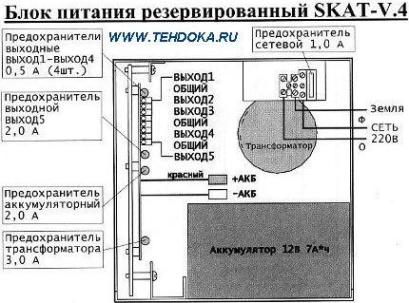

Защиту выходов от короткого замыкания, а также защиту от переполюсовки аккумуляторной батареи посредством
плавких предохранителей.
Индикацию наличия сетевого напряжения, а также напряжения на всех выходах в режиме резерва
посредством встроенных световых индикаторов соответственно Сеть и ВЫХОД.
При работе от сетевого источника питания - заряд аккумуляторной батареи до ее номинального напряжения 12 В.
Устройство осуществляет фильтрацию помех для устранения взаимного влияния видеокамер, подключенных к отдельным выходам.
технические данные:
Величина напряжения на выходных клеммах ВЫХОД 1 - ВЫХОД 5, В, в пределах:
- в режиме ОСНОВНОЙ ... 11,8-13,0
- в режиме РЕЗЕРВ ... 9,5-11,5
Номинальный ток нагрузки на каждом выходе ВЫХОД1 - ВЫХОД4, А ... 0,3*
Максимальный ток нагрузки на ВЫХОДЕ 5, при заряженной АКБ, А, не более ... 1,2**
Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ, не более ... 30
Рекомендуемая емкость аккумулятора, Ач ... 4 или 7
Габаритные размеры, стандартное исполнение, мм ... 227x235x105
Масса (без АКБ), кг, не более ... 2,5
* Суммарный ток нагрузки всех выходов, включая ВЫХОД 5, не должен превышать 1,2А
** Время технической готовности устройства не превышает 3с
