SKAT V-5
блок питания резервированный 12В, четыре выхода по 0,3А плюс резервный выход на ~220В
назначение:
Предназначен для питания нагрузок:
- напряжением 12,3-14,1 В постоянного тока на каждом из четырех выходов: выход 1-выход 4 с возможностью регулировки
- напряжением 220 В переменного тока, мощностью до 150 ВА на выходе 5

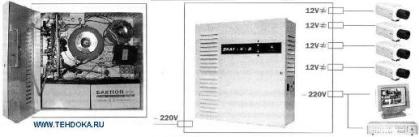

Источник предназначен для питания систем видеонаблюдения: видеокамер, квадраторов, видеомагнитофонов,
видеомониторов и др. устройств
Обеспечивает электропитание нагрузок в основном режиме от сети переменного тока в диапазоне напряжения сети
187-242 В, а также в режиме резерва (при отключении сетевого источника питания) от аккумуляторной батареи (АКБ) с
номинальным напряжением 24 В
Для защиты АКБ от глубокого разряда источник обеспечивает в режиме резерва автоматическое отключение нагрузок
при снижении напряжения АКБ ниже порогового значения

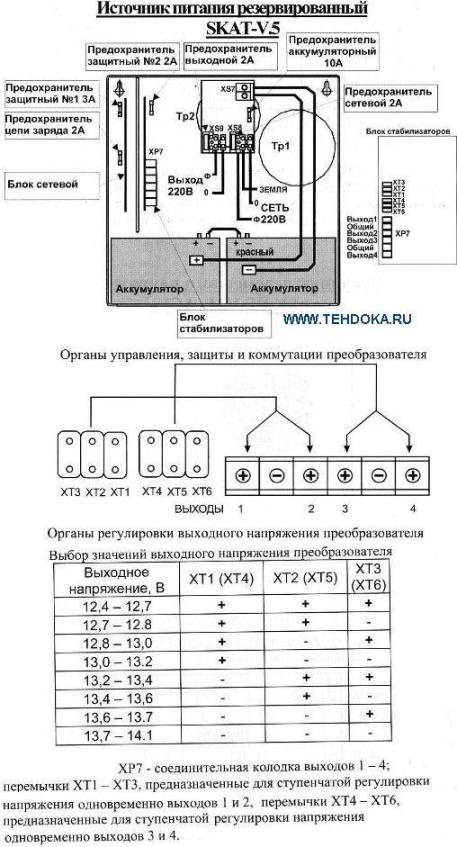

Предусмотрена возможность независимой ступенчатой регулировки выходного напряжения на выходах 1, 2 и 3, 4 (попарно)
в пределах 12,3-14,1 В с шагом 0,2-0,3 В для компенсации падения напряжения на соединительных проводах
Фильтрация помех для устранения взаимного влияния нагрузок, подключенных к выходам 1-4
Защита выходов 1-4 от перегрузки по току с восстановлением рабочего режима после устранения неисправности
В аварийном режиме, при появлении повышенных напряжений на выходах 1-4 и 5 источник обеспечивает отключение
нагрузок посредством плавких предохранителей
В режиме работы от сети источник обеспечивает оптимальный заряд АКБ до напряжения 27 В.
Индикация режимов работы посредством встроенных световых индикаторов "Сеть" и "АКБ"
технические данные:
Действующее значение переменного напряжения на выходе 5 в режиме резерва, В ... 200-235
Форма напряжения на выходе 5 ... модифицированный синус *1)
Частота сигнала на выходе 5, Гц ... 50±0,5
Максимальная мощность нагрузки выхода 5, ВА, не более
- активная нагрузка ... 150
- индуктивная нагрузка ... 90 *2)
Максимальная амплитуда напряжения на выходе 5 (напряжение срабатывания защиты), В, не более ... 420
Время переключения выхода 5 на резервный режим, мс, не более ... 20
Напряжения на выходах 1-4 в режиме работы от сети и в режиме резерва, В ... 12,3-14,1 *3)
Размах пульсаций напряжения на выходах 1- 4, мВ, не более ... 30
Номинальный ток нагрузки выходов 1- 4, А, не более ... 30 *6)
Ток срабатывания защиты выходов 1- 4, А, не более ... 0,8
Подавление пульсаций на частоте 15 кГц, дБ, не менее ... 0,3 *4)*5)
Напряжение АКБ, при котором происходит отключение нагрузок, В ... 20-20,5
Ток потребления от АКБ в режиме резерва, А, не более ... 8 *7)
Напряжение полностью заряженном АКБ, В, не менее ... 27
Ток заряда АКБ, А ... 0,8-0,9
Рекомендуемый тип АКБ: два герметичных необслуживаемых свинцово-кислотных аккумулятора с номинальным
напряжением 12 В каждый
Рекомендуемая емкость АКБ, А*ч ... 12
Габаритные размеры, мм ... 315x315x105
Масса, кг, не более ... 7,6
* Примечание:
1) Чередующиеся прямоугольные импульсы положит. и отрицат. полярности
длительностью 5-9 мс с периодом повторения 20 мс.
2) При коэффициенте мощности нагрузки не менее 0,95.
3) Устанавливается без нагрузки для выходов 1,2 и З,4 (попарно),
посредством перемычек ХТ1 ХТ6 платы стабилизаторов. При номинальном токе нагрузки выходное напряжение
уменьшается на 0,2-0,3 В.
4) Емкость нагрузки каждого выхода не более 250 мкФ.
5) Допускается увеличение тока нагрузки до 0,6 А, при условии,
что суммарный ток нагрузки каждой пары выходов 1,2 и 3,4 не превышает 0,6 А.
6) Справочное значение.
7) Приноминальномтокенагрузкивыходов 1-4 и максимальной мощности нагрузки выхода 5.
