SKAT V-8

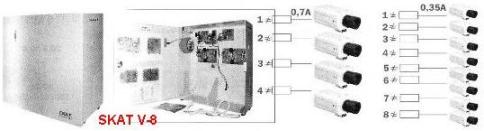

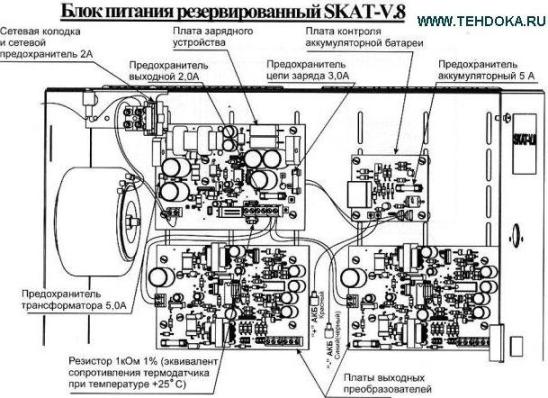

блок питания резервированный 12В восемь выходов по 0,35А или четыре по 0,7А
назначение:

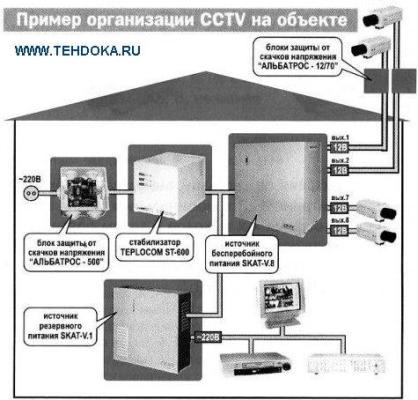

Источник предназначен для питания по восьми выходам видеокамер и других нагрузок с номинальным напряжением
питания 12В и номинальным током потребления по каждому выходу 0,35А (возможна организация 4-х выходов с током
потребления 0,7А по каждому выходу) при работе от сети переменного тока напряжением 220В и
в режиме резерва - от аккумуляторной батареи с номинальным напряжением 24В.
Электропитание источника осуществляется от сети переменного тока 220В.
Возможность ступенчатой регулировки напряжения каждой пары выходов от 12,5 до 16В.*
Фильтрация помех для устранения взаимного влияния нагрузок
Электронная защита каждого выхода от перегрузки по току, в т.ч. короткого замыкания, с восстановлением
нормального режима работы после устранения перегрузки
Защита нагрузки от повышенного выходного напряжения (до 18 В и более) при неисправности выходных
преобразователей путем пережигания плавкого предохранителя
Оптимальный заряд батареи до напряжения 27В
Защита батареи от глубокого разряда
Возможность температурной компенсации напряжения заряда батареи при использовании термодатчика (термодатчик
поставляется отдельно)
технические данные:
Выходное напряжение сети переменного тока, В ... от 187 до 242¹
Выходное напряжение каждого канала, В:
- минимальное значение 12,4-12,7²
- максимальное значение 15,5-16,5²
- дискретность регулировки 0,1-0,4
Регулировка выходного напряжения ... ступенчатая
Номинальный ток нагрузки каждого выхода, А ... 0,33³
Максимальный ток нагрузки каждого выхода (ток ограничения), А ... 0,8³
Напряжение батареи, при котором происходит отключение от нагрузки, В ... 20,3-20,5
Напряжение полностью заряженной батареи, В, не менее ... 27
Масса без батареи, кг, не более ... 9
* Примечание:
1 - Источник сохраняет возможность заряда батареи при снижении сетевого напряжения до 175В.
2 - Заводская установка При номинальном токе нагрузки выходное напряжение уменьшается на 0,2-0,3 В.
Выбор значения выходного напряжения и изменение диапазона производится
3 - Допускается увеличение тока нагрузки выхода до 0,7А, при условии, что суммарный ток нагрузки каждой пары
выходов не превышает 0,7 А.
4 - Термокомпенсация осуществляется при использовании внешнего термодатчика (поставляется отдельно).
