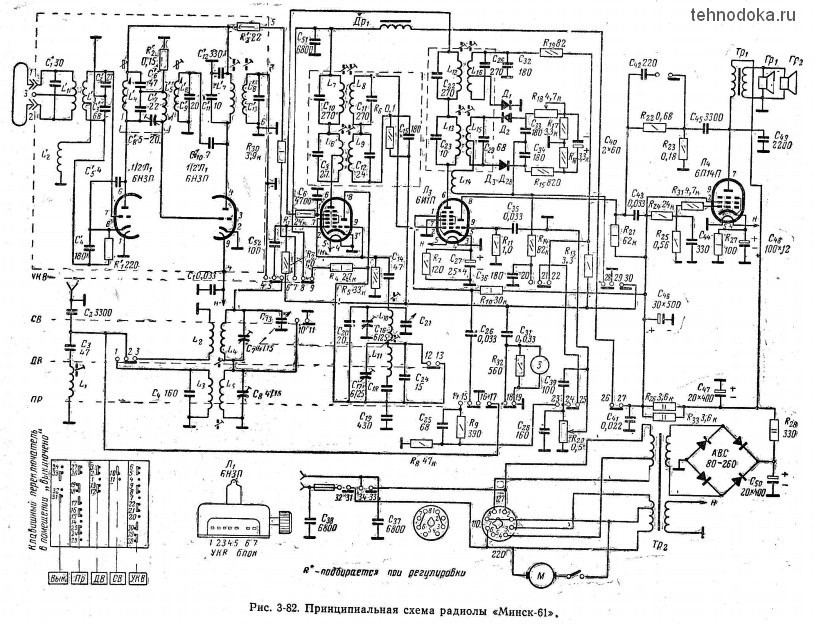

- Схема, описание .pdf(2988КБ) - Схема электрическая принципиальная .jpg (190КБ)  КРАТКАЯ ХАРАКТЕРИСТИКА Радиола представляет собой четырехламповый приемник с универсальным электропроигрывателем. Приемник имеет следующие каскады: 1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6НЗП. 2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П. 3. УПЧ для всех диапазонов и УНЧ на лампе 6И1П. 4. Усилитель мощности на лампе 6П14П. Для детектирования AM и ЧМ сигналов, использованы три диода типа Д2В. Выходная мощность 1 вт. Диапазон принимаемых частот. Длинные волны: 150—408 кгц (2000—735 ж); средние волны: 520— 1 600 кгц (577—187,5 м); ультракороткие волны: 65,8— 73 Мгц (4,56—4,11 м). Промежуточная частота для УКВ диапазона 8,4 Мгц, для остальных диапазонов 465 кгц. Чувствительность для УКВ диапазона не хуже 30 мкв, для остальных диапазонов не хуже 200 мкв. Избирательность. Ослабление соседнего канала при расстройке частоты на ±250 кгц в УКВ диапазоне и на ±10 кгц в остальных диапазонах не менее 26 дб. Частотная характеристика. Полоса воспроизводимых звуковых частот в УКВ диапазоне 150—5000 гц. Потребляемая мощность 70 вт. Выпрямитель селеновый типа АВС-80-260. Проигрывающее устройство типа ЭПУ-5 имеет три скорости: 33, 45 и 78 об/мин. Акустическая система состоит из двух громкоговорителей. Габарит радиолы 425X310X260 мм, вес 12 кг. СХЕМА Принципиальная схема радиолы приведена на рис. 3-82.  Блок УКВ выполнен по стандартной схеме. Настройка по диапазону осуществляется при помощи изменения индуктивности контурных катушек. Входные цепи диапазонов длинных и средних волн выполнены на одиночных контурах. Связь с антенной индуктивная. В цепи антенны применен фильтр, ослабляющий сигналы с частотой, близкой к промежуточной частоте AM тракта. Гетеродин выполнен по схеме с емкостной обратной связью. В анод гептодной части преобразовательной лампы включен комбинированный полосовой фильтр промежуточных частот трактов АМ/ЧМ. В качестве анодной нагрузки лампы УПЧ также используется комбинированный полосовой фильтр трактов АМ/ЧМ. Детекторы ЧМ и AM раздельные и выполнены на полупроводниковых диодах; детектор ЧМ выполнен по схеме детектора отношений (дробного детектора); детектор AM выполнен по схеме последовательного диодного детектора. С этого же детектора снимается отрицательное напряжение, используемое в цепи АРУ тракта AM. Усилитель мощности выполнен на пентоде. В цепи обратной связи анод—сетка этой лампы включен ступенчатый тонрегистр на два положения. Адаптер радиолы включен по сложной схеме с использованием специального каскада на втором триод-гептоде и сложных цепей коррекции частотной характеристики. ДЕТАЛИ Высокочастотные катушки. Данные катушек приведены в табл. 3-46. Выходной трансформатор. Первичная обмотка содержит 2700 витков провода ПЭВ 0,1, вторичная — 58 витков провода ПЭЛ 0,55. Трансформатор питания. Сетевая обмотка содержит 2Х (65+415) витков провода ПЭЛ 0,31, вторичная — 1 000 витков провода ПЭЛ 0,2, накальная — 27 витков провода ПЭЛ 0,1.
