Романтика 106 магниторадиола
рис.3-40, Романтика 106 магниторадиола внешний вид

- руководство по эксплуатации, принципиальная электрическая схема магниторадиолы Романтика-106, радиола .djvu(1692КБ)
- принципиальная электрическая схема магниторадиолы Романтика-106, магнитофонная панель .djvu(406КБ)

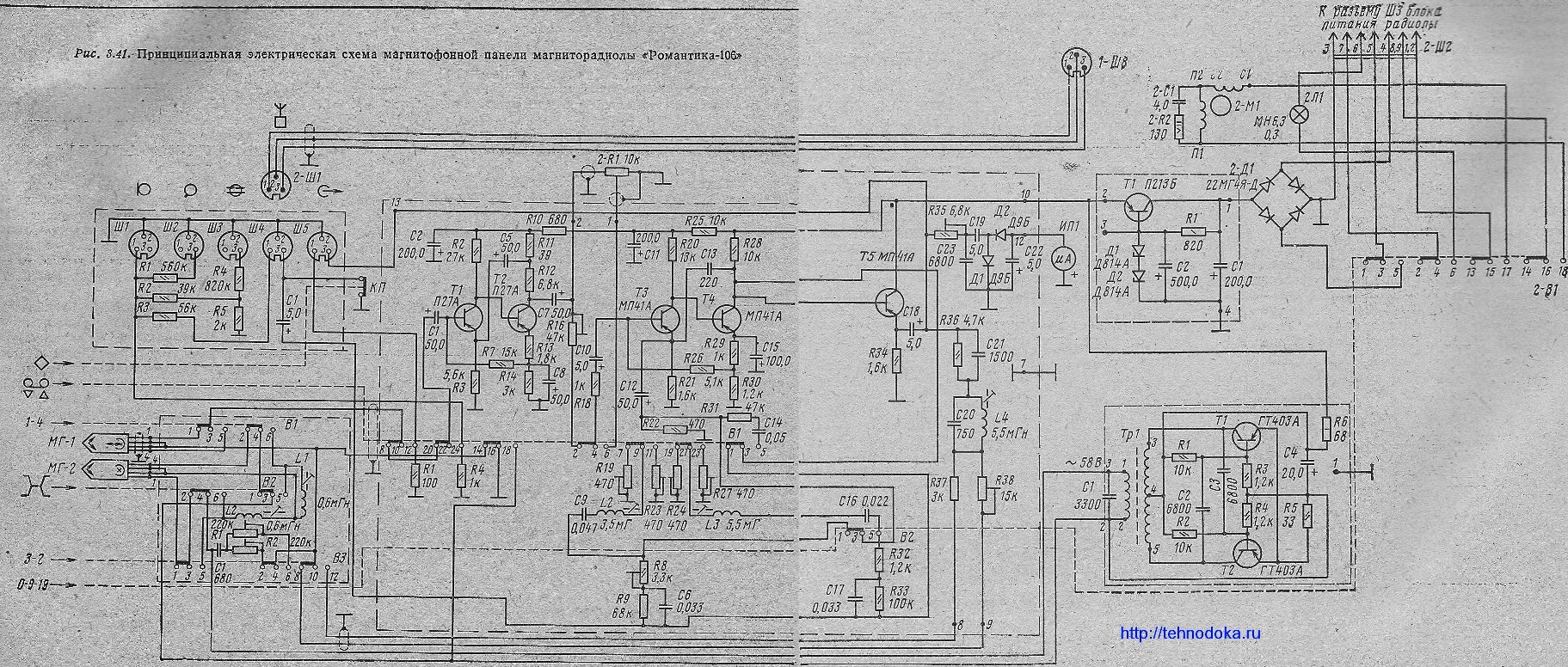

- принципиальная электрическая схема магниторадиолы Романтика-106, магнитофонная панель, рис.3.41 .jpg(745КБ)
рис.3.41
«Романтнка-106» (рнс. 3.40) представляет собой модернизацию модели «Романтика-105». В ней применена новая магнитофонная панель и несколько изменен внешний вид.
В магниторадиоле «Романтика-106» используется транзисторная четырёхдорожечная магнитофонная панель (Катушечного типа) 2-го класса «Романтика-201» (рис.3.41), выполненная на базе унифицированного лентопротяжного механизма. Это является её основным отличием от магниторадиолы «Романтика-105», в которой используется ламповая магнитофонная панель III класса.
- Принципиальная схема радиоприемника, технические данные, конструкция блоков и всей модели аналогичны применяемым в магниторадиоле «Романтика-105».
На магнитофонной панели магниторадиолы имеются гнезда для подключения радиоприемника, микрофона, внешнего электропроигрывающего устройства, внешнего усилителя Линейный-выход. Уровень записи контролируется по стрелочному индикатору.
Технические характеристики
Число дорожек записи ......... 4
Скорость движения ленты, см/с ....... 9,53; 19,05
Время записи или воспроизведения катушки № 15 с ферромагнитной лентой А4407-6Б и при скорости, см/с:
9,53 ........ 4
19,05 ...... 2
Габаритные размеры магниторадиолы, мм ...... 865X560X370
Масса, кг, не более ........ 33
