Ремонт регулируемой кнопки WUXI TIANRUN используемой в шуруповёртах Интерскол


Характеристика и назначение регулируемой кнопки WUXI TIANRUN FA06A-20/1 WEK 7.2-24VDC 20A 5E4:
- предназначена для пуска, регулирования частоты вращения двигателя постоянного тока
- входное напряжение 7,2-24 вольта
- допустимый ток нагрузки не более 20А



Начнём с того что такая кнопка имеет цену 250-350 рублей. Поэтому если мы хотим съэкономить эти деньги можно попробовать отремонтировать её. Основная сложность заключается в расборке-сборке такой кнопки.
Сначало нужно открутить болт креления радиатора и снять его, затем аккуратно снять верхнюю пластмассовую крышку кнопки, она крепится на защёлках:



Отпаять ножку диода (точка 1), планку(точка 2), затем отпаеваем плату от контактных штырьков, поддеваем плату отвёрткой и греем точки 2,3,4.




В первый раз - не имея опыта, вы можете выпаевая плату вытыащить и все "жабряки" переключателя кнопки, не растраивайтесь, всё потом можно будет собрать. Главное не потерять маленькие пружинки их 2шт и ползунок.

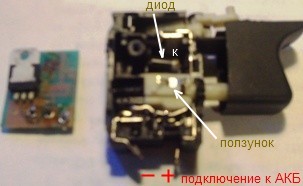

Проверьте транзистор P62NS04Z, замените на новый. Если произошла переплюсовка подключения батареи, обычно вылетает диод IN5404 ( катодом он припаян к контактной плюсовой планке, видно на рисунке ниже). На плате присутствуют ещё конденсаторы и резисторы (элементы SMD), микросхема-"капля", если она навернулась то заменить её невозможно.


Сборка кнопки:
1. Ставим, если у нас выпали переключатели с пружинками на место.
2. Если вылезла основная пружина кнопки, то заправляем её обратно.
3. Незабываем поставить ползунок, он выполняет роль переменного резистора перемещаясь по плате.
4. Ставим на место плату, изначально прочистив отверстия под штырьки.
5. Вставляем планку, припаеваем к точке 2.
6. Припаеваем к планке диод (точка 1)
7. Проверяем работоспособность кнопки, обязательно соблюдаем полярность подключения к батарее(см.рисунок выше).
8. Если всё впрорядке одеваем крышку, прикручиваем радиатор.


Обсудить данную статью или поделиться своим опытом вы можете на нашем форуме
