0,6Ж6Б

Взаимозаменяемость: 0,6П2Б



Пентод 0,6Ж6Б предназначен для усиления напряжения низкой частоты. Применяется в миниатюрных усилителях низкой частоты. Может быть использован как сеточный детектор в экономичных приемниках как усилитель мощности низкой частоты для телефонов. Катод оксидный прямого накала. Работает в любом положении. Выпускается в стеклянном миниатюрном оформлении. Срок службы не менее 500 час.
Цоколь выводной проволочный. Выводов 5. Длина выводов не менее 35 мм при толщине 0,4 мм. Длина нелуженой части вывода от стекла не более 5 мм.
Междуэлектродные емкости, пф

Входная 5. Выходная 3. Проходная 0,3.
Номинальные электрические данные

Напряжение накала, в........ 0,625
Напряжение на аноде , в ........ 30
Напряжение на второй сетке, в ...... 30
Напряжение на первой сетке, в ..... 0
Ток накала, ма ........... 20 ±  2,5
Ток в цепи анода, мка ........ 150
Ток в цепи второй сетки, мка ..... не более 100
Общий ток анода и второй сетки при сопротивлении в цепи анода 1 Мом, сопротивлении в цепи второй сетки 3 Мом и переменном напряжении на первой сетке 1 мв, мка ..... не более 30
Крутизна характеристики, мка/в ... не более 110
Динамический коэффициент усиления при сопротивлении в цепи анода 1 Мом, сопротивлении в цепи второй сетки 3 Мом и переменном напряжении на первой сетке 1 мв ....... не менее 25
Внутреннее сопротивление, ком .... около 900

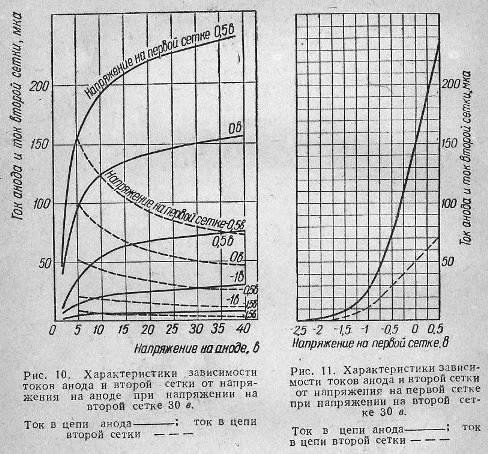

Предельно допустимые электрические величины
Наибольшее напряжение накала, в..... 0,75
Наименьшее напряжение накала, в..... 0,5
Наибольшее напряжение на аноде, в..... 35
Наибольшая мощность, рассеиваемая на аноде, мВт............... 8
Наибольшее сопротивление в цепи первой сетки, Мом .... 3
Наибольший ток в цепи катода, мка..... 350
Пентод 0,6Ж6Б является наиболее экономичным из ламп, выпускаемых отечественной промышленностью. Его можно заменить лампой 0,6П2Б. При этом усиление каскада несколько возрастает, но возрастает также и потребление энергии в цепи накала.
