ПЕНТОДЫ

Пентод - трехсеточная электронная лампа с большим коэффициентом усиления. Пентоды применяются для усиления напряжения низкой и высокой частоты и находят применение в самых разнообразных радиотехнических схемах. Низкочастотные пентоды, предназначенные для усиления напряжения низкой частоты, по отношению к высокочастотным пентодам имеют меньшие коэффициент усиления и внутреннее сопротивление. Напряжение на экранирующую сетку подается величиной 75—100% от номинального напряжения на аноде. При этом анодные характеристики сдвигаются влево, и поэтому электронная лампа может работать без токов управляющей сетки при больших колебаниях напряжения, подведенного к ней.
Высокочастотные пентоды, работающие в схемах усиления высокой частоты в диапазоне до 100 Мгц, выполнены с густой экранирующей сеткой, в связи с чем междуэлектродная емкость между анодом и управляющей сеткой получается малой (порядка тысячных долей пф). В отличие от других ламп высокочастотные пентоды имеют самый большой коэффициент усиления, доходящий до 3000, и при выборе рабочей точки на пологих участках анодных характеристик — большое внутреннее сопротивление.
Напряжение на экранирующей сетке составляет 40—50% от номинального напряжения на аноде. Увеличение экранирующего напряжения нежелательно, так как при заданных величинах анодного напряжения и напряжения смещения на управляющей сетке оно приводит к уменьшению анодного тока, что уменьшает крутизну характеристики и общий коэффициент усиления каскада. Одновременно возрастает ток экранирующей сетки, приводящий к увеличению внутриламповых шумов. Высокочастотные пентоды делятся на два типа: с короткой и удлиненной характеристикой.
Пентоды с короткой характеристикой предназначены для работы в схемах с нерегулируемым усилением. Они характеризуются небольшими отрицательными напряжениями на управляющей сетке, при которых анодный ток прекращается. Некоторые из них эффективно применяются в каскадах усиления напряжения низкой частоты на сопротивлениях, отдельных гетеродинах, собранных по транзитронной схеме (схеме с обратной связью по третьей сетке), и в качестве смесителей.

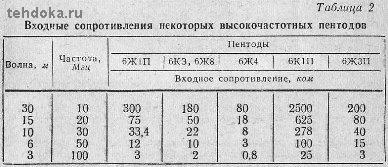

Пентоды с удлиненной характеристикой (иначе называются электронными лампами с переменной крутизной), предназначены для работы в каскадах усиления напряжения высокой частоты с автоматически регулируемым усилением. Сеточные характеристики таких электронная ламп складываются из двух участков: пологого и крутого. Анодный ток прекращается при больших отрицательных напряжениях на управляющей сетке. Такой вид характеристики даёт возможность при помощи системы АРУ регулировать усиление в широких пределах. Важным параметром высокочастотной усилительной лампы, влияющим на её работу на высоких частотах, является входное сопротивление, зависящее от частоты усиливаемого сигнала. Чем больше это сопротивление, тем лучше работает электронная лампа на высокой частоте. Данные входных сопротивлений некоторых высокочастотных пентодов приведены в табл. 2.

При работе лампы на высоких частотах большую роль играют собственные шумы электронной лампы. Интенсивность шумов, образуемых лампой, зависит от её типа, конструкции, выбранного режима работы и ширины полосы пропускания устройства, в котором она используется. Источниками шумов в приемнике являются в основном первые каскады, т. е. каскады усилителя высокой частоты и преобразователя. На частотах средних и длинных волн шум электронных ламп практически не влияет на работу приёмника, поскольку он меньше, чем внешние шумы помех. Особенно ощутимы внутриламповые шумы пентодов в многокаскадных усилителях коротковолнового и ультракоротковолнового диапазона, где влияние внешних помех меньше. Поэтому на этих диапазонах в качестве усилителя высокой частоты и односеточных преобразователей должны применяться электронные лампы - триоды. Чем меньше внутриламповые шумы, тем более чувствителен приемник или усилитель.

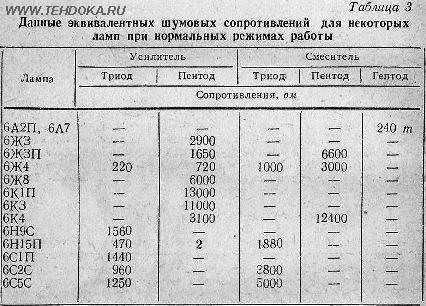

Уровень шумов принято характеризовать величиной эквивалентного шумового сопротивления. Данные величин эквивалентных шумовых сопротивлений для некоторых типов электронных ламп приведены в табл. 3.

Источниками шумов в приёмнике являются в основном первые каскады, т. е. каскады усилителя высокой частоты и преобразователя. На частотах средних и длинных волн шум ламп практически не влияет на работу приемника, поскольку он меньше, чем внешние шумы помех. Особенно ощутимы внутриламповые шумы пентодов в многокаскадных усилителях коротковолнового и ультракоротковолнового диапазона, где влияние внешних помех меньше. Поэтому на этих диапазонах в качестве усилителя высокой частоты и односеточных преобразователей должны применяться триоды. Чем меньше внутриламповые шумы, тем более чувствителен приемник или усилитель. Уровень шумов принято характеризовать величиной эквивалентного шумового сопротивления. Данные величин эквивалентных шумовых сопротивлений для некоторых типов электронных ламп приведены в табл. 3.
Пентоды высокой частоты в современных супер гетеродинных приемниках в основном применяются для усиления напряжения высокой и промежуточной частоты. Усиление, которое можно получить от одного каскада усилителя промежуточной частоты, в большой степени зависит от типа выбранной электронной лампы, а также от паразитной обратной связи между цепями анода и управляющей сетки. Эта связь при большом усилении приводит к неустойчивой работе каскада. Паразитную обратную связь можно ослабить до минимума за счёт высокого качества выполнения монтажа. Однако вследствии влияния междуэлектродной ёмкости анод - сетка целиком избавиться от неё нельзя.

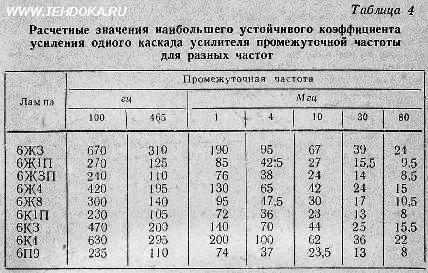

Расчётные значения наибольшего устойчивого усиления каскада для различных частот приведены в табл. 4.

Обозначения пентодов аналогичны обозначениям диодов. Мощные пентоды, предназначенные, главным образом, для выходных каскадов усилителей низкой частоты, имеют вторым элементом букву П, например 6П1П, 6П14П. Для обозначения пентодов, предназначенных для усиления напряжения с нерегулируемым усилением, принята буква Ж, например 6ЖЗП, 6Ж8, а для пентодов, предназначенных для усиления напряжения с регулируемым усилием буква К, например 6КЗ, 6К4П.
