1Ж18Б



Стержневая лампа

Параметры:  S, мА/в ... 0,8;  Rвх (на F=60мГц), кОм ... 80;   Rш, кОм ... < 6;    Свх, пф ... 3,7; Свых, пф ... 2,7

Общие данные

Пентод 1Ж18Б предназначен для усиления напряжения высокой частоты до 60 Мгц в аппаратуре батарейного питания. Может быть использован как усилитель промежуточной частоты, гетеродин и предварительный усилитель низкой частоты.

Катод оксидный прямого накала.

Работает в любом положении.

Выпускается в стеклянном миниатюрном оформлении.

Срок службы не менее 2000 час.

Цоколь выводной проволочный. Выводов 7. Длина выводов не менее 40 мм при толщине 0,35 мм. Длина вывода анода 25 мм.

Междуэлектродные емкости, пф

Входная 3,45 ± 0,35. Выходная 1,9 ± 0,25. Проходная не более 0,007. Анод-катод не более 0,015.

Номинальные электрические данные

Напряжение накала, в....... 1,2

Напряжение на аноде, в...... 60

Напряжение на второй сетке, в .... 45

Напряжение на первой сетке, в .... 0

Ток накала, ма ...... 24

Ток в цепи анода, ма ....... 1,2 ± 0,4

Ток в цепи второй сетки, ма .... не более 0,3

Крутизна характеристики, ма/в .... не менее 0,7

Крутизна характеристики при напряжении накала 0,95 в, ма/в....... не менее 0,55

Входное сопротивление на частоте 60 Мгц,  ком............ 15

Эквивалентное сопротивление шумов, ком ..... 7

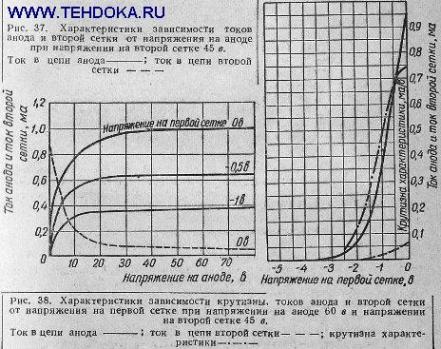

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 1,4

Наименьшее напряжение накала, в ........ 0,9

Наибольшее напряжение на аноде, в ....... 90

Наибольшее напряжение на второй сетке, в .... 60

Наибольшая мощность, рассеиваемая на аноде, вт .... 0,5

Наибольшая мощность, рассеиваемая на второй сетке, вт ..... 0,18

Наибольший ток в цепи катода, ма ....... 5
