1Н3С

Общие данные

Триод 1НЗС предназначен для усиления мощности низкой частоты ч режиме класса В2.

Применяется в оконечных каскадах экономичных батарейных радиоузлов. Может быть использован в высококачественных супергетеродинных приемниках и усилителях низкой частоты батарейного питания по схеме двухтактного включения.

Катод оксидный прямого накала.

Работает в любом положении.

Выпускается в стеклянном оформлении.

Срок службы не менее 500 час.

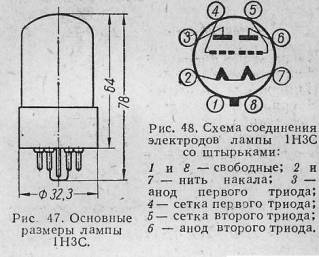

Цоколь октальный с ключом. Штырьков 8.

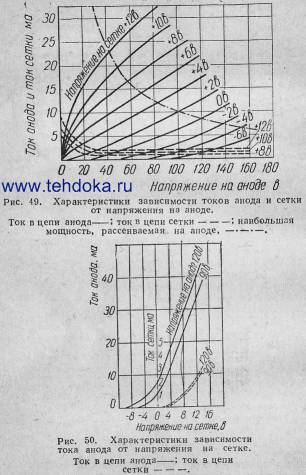

Номинальные электрические данные (для каждого триода)

Напряжение накала, в ...... 1,2

Напряжение на аноде, в.......... 120

Напряжение смещения на первой сетке, в . . . . —5,5

Ток накала, ма ............. 120 ± 12

Ток в цепи анода, ма .......... 2,5 + 1,2

Крутизна характеристики, ма/в ....... 1,8

Внутреннее сопротивление, Ом ........ 6000

Коэффициент усиления .......... 11

Выходная мощность при переменном эффективном напряжении между сетками 22 в и сопротивлении нагрузки между анодами 7000 ом, Вт .... 0,4

Коэффициент нелинейных искажений при выходной мощности 1,5 вт и сопротивлении нагрузки между анодами 7000 ом, %......... 10

Предельно допустимые электрические величины

Наибольшее напряжение накала, в........ 1,3

Наименьшее напряжение накала, в........ 1,1

Наибольшее напряжение на аноде, в....... 150

Наибольшая мощность, рассеиваемая на аноде, вт ... 1,0

Рекомендуемые режимы эксплуатации в классе АВ

Напряжение на аноде, в  .......... 120

Напряжение смещения на первой сетке, в ..... — 8,5

Амплитуда переменного напряжения на сетке, в .... 12

Ток покоя в цепи анода, ма........5

Ток в цепи анодов при наибольшей отдаваемой мощности, ма .............. 23

Наибольшая отдаваемая мощность, вт.....1,0

Коэффициент нелинейных искажений, % .... 10
