6Э5П



Общие данные
Тетрод 6Э5П предназначен для усиления напряжения и мощности на частотах до 200 Мгц. Можно применять в оконечных каскадах видеоусилителей телевизионных приемников и выходных каскадах низкой частоты.
Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час. Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости
, пф
Входная 16 ± 2. Выходная 2,85 ± 0,3. Проходная не более 0,75. Катод—подогреватель не более 12,5.
Примечание. Проходная емкость измерена при внешнем экране.
Номинальные электрические данные
Напряжение накала, в ........ 6,3
Напряжение на аноде, в ....... 150
Напряжение на второй сетке, в .......... 150
Сопротивление в цепи катода для автоматического смещения, ом ....... 30
Ток накала, ма ......... 600 ± 40
Ток в цепи анода, ма ....... 45 ± 10
Ток в цепи второй сетки, ма .......... не менее 19
Крутизна характеристики, ма/в ......... 30,5 ± 6,5
Крутизна характеристики при напряжении накала 5,7 в, ма/в ........ не менее 19
Внутреннее сопротивление, ком ....... 8
Выходная мощность при коэффициенте нелинейных искажений не более 10%, вт ...... не менее 1
Эквивалентное сопротивление внутриламповых шумов, ом .......... 300

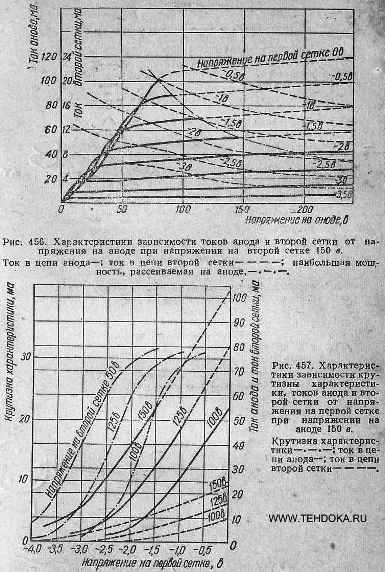

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ........ 5,7
Наибольшее напряжение на аноде, в ....... 250
Наибольшее напряжение на второй сетке, в ..... 250
Наибольшая мощность, рассеиваемая на аноде, вт ......... 8,3
Наибольшая мощность, рассеиваемая на второй сетке, вт ............ 2,3
Наибольший ток в цепи катода, ма ........ 100
Наибольшее напряжение между катодом и подогревателем, в ................ 100
Наибольшее сопротивление в цепи первой сетки, ком .............. 500

При применении тетрода 6Э5П в видеоусилителях телевизионных приемников его можно заменить лампой 6П9 с заменой ламповой панельки. Качество работы после замены несколько ухудшается.
При применении 6Э5П в оконечных каскадах усилителей низкой частоты ее можно заменить лампами 6П14П или 6П9, для чего необходимо увеличить напряжение возбуждения для получения номинальной мощности.
