6Ж1Б

Общие данные

Пентод 6Ж1Б предназначен для усиления напряжения высокойчастоты.

Может быть использован в каскадах высокой и промежуточной частоты телевизионных, ультракоротковолновых и радиовещатольных приемников, а также в различной широкополосной аппаратуре дециметрового и метрового диапазона.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном миниатюрном оформлении.

Срок службы не менее 500 час.

Цоколь выводной проволочный. Выводов 7. Длина выводов не менее 35 мм при толщине 0,4 мм. Длина нелуженой части вывода от стекла не более 5 мм.

Междуэлектродные емкости, пф

Входная 4,8 ± 0,85. Выходная 3,8 ± 0,85. Проходная не более 0,03. Между катодом и подогревателем около 3.

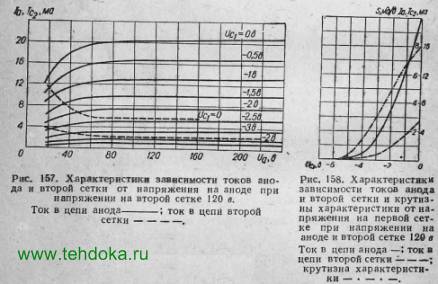

Номинальные электрические данные

Напряжение накала, в .......... 6,3

Напряжение на аноде, в .......... 120

Напряжение на второй сетке, в ....... 120

Сопротивление в цепи катода для автоматического смещения, ом ........ 200

Ток накала, ма ............. 200 + 20

Ток в цепи анода, ма ........ 7,5 ± 2,5

Ток в цепи второй сетки, ма ....... 3,5

Крутизна характеристики, ма/в ....... 4,8±2

Крутизна характеристики при напряжении накала 5,7 в, ма/в ...... не менее 3

Входное сопротивление на частоте 50 Мгц, ком ..... 25

Эквивалентное сопротивление внутриламповых шумов, ом ......... около 1800

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ....... 6,6

Наименьшее напряжение накала, в ....... 6,0

Наибольшее напряжение на аноде, в ..... 150

Наибольшее напряжение на второй сетке, в .... 125

Наибольшая мощность, рассеиваемая на аноде, вт ... 1,0

Наибольшая мощность, рассеиваемая на второй сетке, вт .... 0,35

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольший ток в цепи катода, ма ........ 14

Наибольший ток утечки между катодом и подогревателем, мка .......... 20

Наибольшее сопротивление в цепи первой сетки, Мом ... 1,0
