6Ж21П

Общие данные

Пентод 6Ж21П предназначен для усиления напряжения высокой частоты в широкополосных усилителях и для формирования миллимикросекундных импульсов.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

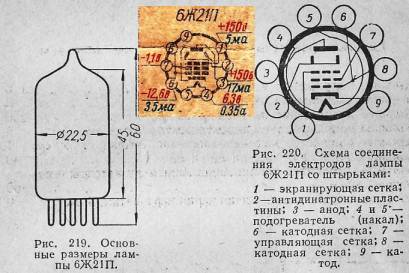

Цоколь штырьковый с пуговичным дном. Штырьков 9.

Междуэлектродные емкости, пф

Входная 5,9 ± 0,5. Выходная 1,9 ± 0,2. Проходная не более 0,035.

Номинальные электрические данные

Напряжение накала, в.......... 6,3

Ток накала, ма.............350 ± 35

Напряжение на аноде, в ..... 150

Напряжение на экранной сетке, в ...... 150

Напряжение смещения на управляющей сетке, в ...... —1,1

Напряжение на катодной сетке, в ........ 12,6

Ток в цепи анода, ма .......... 17 ± 4,4

Ток в цепи экранной сетки, ма ....... 5

Ток в цепи катодной сетки, ма ....... 35

Крутизна характеристики, ма/в ....... 17 ± 4,4

Внутреннее сопротивление, ком ....... 60

Эквивалентное сопротивление шумов, ком .... 1

Входное сопротивление на частоте 200 Мгц, ком . . . 0,5

Коэффициент широкополосности ....... 2,5

Предельно допустимые электрические величины

(для работы в непрерывном режиме)

Наибольшее напряжение накала, в ...... 7

Наименьшее напряжение накала, в ...... 5,7

Наибольшее напряжение на аноде, в ...... 200

Наибольшее напряжение на экранной сетке, в ..... 200

Наибольшее напряжение на катодной сетке, в ....... 3,8

Наименьшее напряжение на катодной сетке, в ... 11,5

Наибольшая мощность, рассеиваемая на аноде, вт ..... 3

Наибольшая мощность, рассеиваемая на экранной сетке, вт  ....... 0,9

Наибольшая мощность, рассеиваемая на катодной сетке, вт ...... 0,55

Наибольшее постоянное напряжение между катодом и подогревателем:

при отрицательном потенциале на подогревателе, в ...... 150

при положительном потенциале на подогревателе, в ...... 0

Наибольшее сопротивление в цепи управляющей сетки, Мом .......... 0,3
