6Ж8

Взаимозаменяемость:
Зарубежный аналог: 6SJ7

Общие данные

Пентод 6Ж8 предназначен для усиления напряжения высокой частоты.

Применяется в каскадах усиления высокой и промежуточной частоты и как сеточный и анодный детектор в приемной и измерительной аппаратуре.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в металлическом оформлении.

Срок службы не менее 500 час.

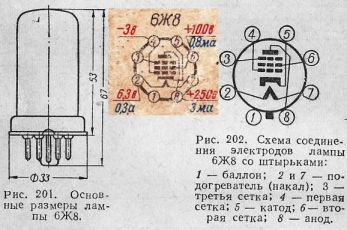

Цоколь октальный с ключом. Штырьков 8.

Междуэлектродные емкости, пф

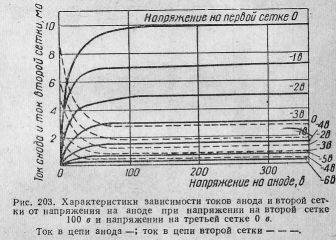

В пентодном включении: входная 6 ± 1,1, выходная 7 ± 1,8, проходная не более 0,005.

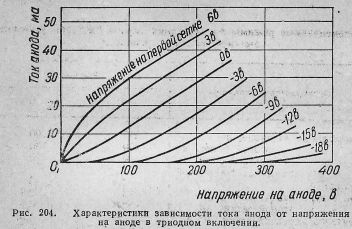

В триодном включении; входная 3,4, выходная 11, проходная 2,8.

Номинальные электрические данные

Напряжение накала, в ......... 6,3

Напряжение на аноде, в ........ 250

Напряжение на второй сетке, в ...... 100

Напряжение на третьей сетке, в ..... 0

Напряжение смещения на первой сетке, в ........ —3

Ток накала, ма ........... 300 ± 25

Ток в цепи анода, ма ......... 3 ± 1

Ток в цепи второй сетки, ма ...... 0,8 ± 0,4

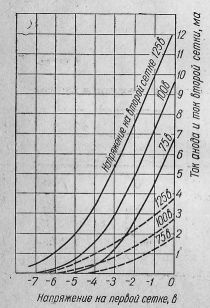

Крутизна характеристики, ма/в ...... 1,65 ± 0,35

Крутизна характеристики при напряжении накала 5,7 в, ма/в .... не менее 0,8

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,9

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ....... 330

Наибольшее напряжение на второй сетке, в .... 140

Наибольшая мощность, рассеиваемая на аноде, вт ........ 2,8

Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 0,7

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольший ток утечки между катодом и подогревателем, мка .... 20

Пентод 6Ж8 аналогичен пентоду 6Ж7. В отличие от него пентод 6Ж8 более удобен в монтаже, так как управляющая сетка его выведена на цоколе. Однако 6Ж8 имеет крупный недостаток: большой уровень фона при использовании его в чувствительных микрофонных усилителях с большим коэффициентом усиления вследствие плохой изоляции участка катод — подогреватель.

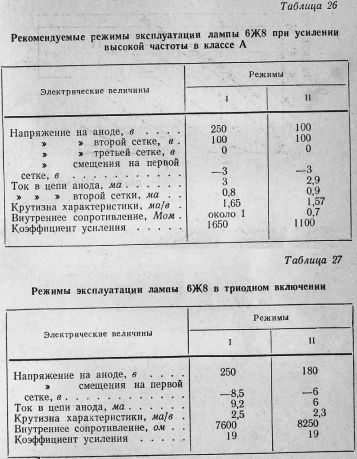

Схемы применения лампы 6Ж8 аналогичны схемам применения ламп 6Ж7 и 6ЖЗП. Для расчета схем усилителей напряжения низкой частоты рекомендуется пользоваться таблицами режимов работы лампы 6Ж7.

Пентод 6Ж8 можно заменить пентодом 6ЖЗП. При замене необходимо менять ламповую панельку. Результаты замены эффективны.
