6Ж3П

Взаимозаменяемость:
Зарубежный аналог: 6AG5

Общие данные
Тетрод 6ЖЗП предназначен для широкополосного усиления напряжения высокой частоты. Наличие коротких выводов электродов, а также двух выводов катода дает возможность использовать лампу для усиления частот вплоть до 400 Мгц. Применяется в усилителях промежуточной частоты трактов звукового сопровождения и сигналов изображения телевизионных приемников, которые не имеют АРУ. Резко выраженная отсечка анодного тока дает возможность использовать лампу в каскаде ограничителя амплитуды в приемниках с частотной модуляцией, в усилителях синхронизирующих импульсов для ограничения, а также в каскадах ограничения амплитуды импульсов. Тетрод 6ЖЗП хорошо работает в усилителях напряжения низкой частоты в сочетании с мощными выходными лампами 6П1П, 6П14П, 6ПЗС и др.

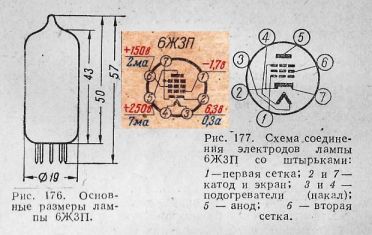

Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час. Цоколь штырьковый с пуговичным дном. Штырьков 7. Два вывода катода служат для лучшей развязки цепи анода и управляющей сетки.

Междуэлектродные емкости
, пф
Входная 6,5 ± 1,3. Выходная 1,5 ± 0,4. Проходная не более 0,025.

Номинальные электрические данные

Напряжение накала, в ........ 6,3
Напряжение на аноде, в ....... 250
Напряжение на второй сетке, в .... 150
Сопротивление в цепи катода для автоматического смещения, ом ...... 200
Ток накала, ма ......... 300 ± 25
Ток в цепи анода, ма ........ 7,0 ± 1,8
Ток в цепи анода при напряжении на первой сетке — 9 в, мка ..... не более 30
Ток в цепи второй сетки, ма...... 2,0 ±0,7
Крутизна характеристики, ма/в .... 5,0 ± 1,0
Крутизна характеристики при напряжении накала 5,5 в, ма/в .... не менее 3,25
Внутреннее сопротивление, Мом не менее ......... 0,5

Предельно допустимые электрические величины
Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ......... 5,7
Наибольшее напряжение на аноде, в ....... 330
Наибольшее напряжение на второй сетке, в.... 165
Наибольшая мощность, рассеиваемая на аноде, вт .... 2,5
Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 0,55
Наибольшее сопротивление в цепи первой сетки, Мом ...... 0,1
Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

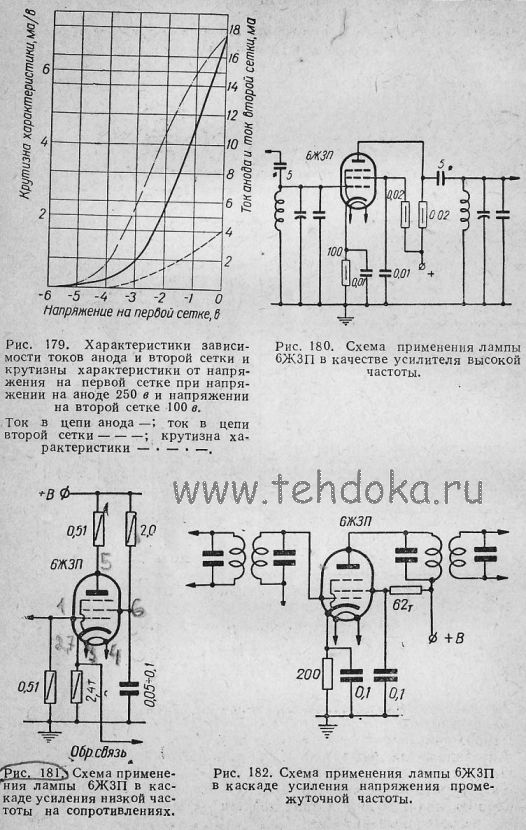

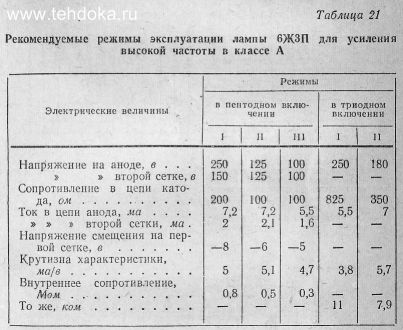

При использовании лампы 6ЖЗП в каскаде усиления высокой частоты в диапазоне 20 - 30 Мгц достигается усиление 8 - 10. При использовании лампы 6ЖЗП в каскаде усиления промежуточной частоты с АРУ напряжение АРУ должно меняться в малых пределах. При использовании лампы 6ЖЗП в усилителе низкой частоты на сопротивлеииях каскад даёт очень большое усиление, позволяющее применить очень глубокую отрицательную обратную связь.
