6И1П

Взаимозаменяемость:
Зарубежный аналог: ECH81, 6AJ8

Общие данные
Триод-гептод 6И1П предназначен для преобразования частоты одновременным автоматическим регулированием усиления. Применяется в сетевых супер гетеродинных приемниках.
Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 750 час. Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости
, пф
Входная емкость триода ......... 2,6 ± 0,6
Выходная емкость триода ........ 2,3 ± 0,4
Проходная емкость триода ........ 1,0 ± 0,2
Входная емкость гептода по первой сетке ....... 5,1 ± 1,0
Входная емкость гептода по третьей сетке ........ 5,3 ± 1,3
Выходная емкость гептода ........ 7,4 ± 1,4
Проходная емкость гептода по первой сетке ..... 0,006
Емкость между сеткой триода и катодом .... 0,02
Емкость между сеткой гептода и катодом . . . 0,0017
Емкость между третьей сеткой гептода и катодом 0,06
Номинальные электрические данные
Напряжение накала, в ........ 6,3
Напряжение на аноде гептода, в ....... 250
Напряжение на второй и четвертой сетках, в ..... 100
Напряжение на третьей сетке гептода, в ....... -9,4
Напряжение смещения на первой сетке гептода, в ............. -2
Напряжение смещения на первой сетке триода, в ...-9,4
Напряжение на аноде триода, в ..... 100
Ток накала, ма ........... 300 ± 25
Ток в цепи анода триода, ма ...... 11 ± 4
Ток в цепи анода гептода, ма ...... 3,3 ± 1,2
Ток в цепи второй и четвертой сеток, ма ..... 6 ± 2
Ток в цепи третьей сетки гептода, мка ..... 200
Ток в цепи первой сетки триода, мка .... 200
Крутизна преобразования гептода, ма/в ....... 0,77
Крутизна преобразования гептода при напряжении накала 5,7 в, ма/в ...... не менее 0,45
Внутреннее сопротивление гептода, Мом ... 1
Крутизна характеристики триода, ма/в ... 3,7
Крутизна характеристики триода при напряжении накала 5,7 в, ма/в ...... не менее 2,5
Коэффициент усиления триода ...... 25
Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ........ 5,7
Наибольшее напряжение на аноде гептода, в .... 300
Наибольшее напряжение на второй и четвертой сетках, в ....300
Наибольшее напряжение на аноде триода, в ..... 250
Наибольшая мощность, рассеиваемая на аноде гептода, вт ..... 1,7
Наибольшая мощность, рассеиваемая на второй и четвертой сетках, вт ...... 1
Наибольшая мощность, рассеиваемая на аноде триода, вт ...... 0,8
Наибольший ток катода гептода, ма ........ 12,5
Наибольший ток катода триода, ма ........ 6,5
Наибольшее сопротивление в цепи первой сетки гептода, Мом ....... 2
Наибольшее сопротивление в цепи третьей сетки гептода, Мом ...... 3
Наибольшее сопротивление в цепи триода, ком .... 500
Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Триод-гептод 6И1П можно применять в различных схемах. В УКВ приемниках триод лампы можно использовать как преобразователь частоты, имеющий низкий уровень шумов. Триод можно также применять для усиления напряжения низкой частоты при коэффициенте усиления каскада не более 10.
Гептодную часть лампы 6И1П можно применять для усиления высокой или промежуточной частоты. При этом третью сетку гептода соединяют с катодом, и тогда гептодная часть лампы преобразуется в высокочастотный пентод с удлиненной характеристикой.

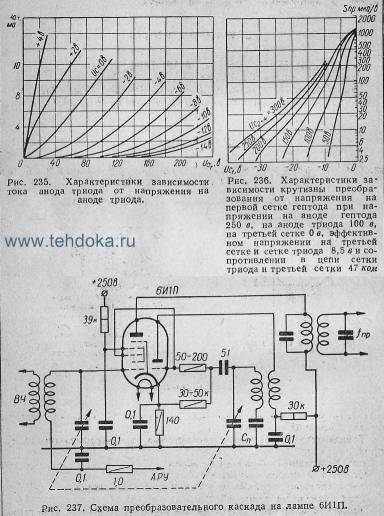

При использовании лампы 6И1П в преобразовательном каскаде напряжение гетеродина подается на третью сетку гептода, а входной сигнал и напряжение АРУ — на первую.
