6К4

Взаимозаменяемость:
Зарубежный аналог: 6BA6, 6F31, EF93

Пентод 6К4 предназначен для регулируемого усиления напряжения высокой частоты.

Применяется в каскадах усиления высокой и промежуточной частоты. Из числа ламп, имеющих удлиненную характеристику, пентод 6К4 имеет наименьший уровень собственных шумов и может быть рекомендован для применения в высокочувствительных каскадах высокой частоты.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в металлическом оформлении.

Срок службы не менее 500 час.

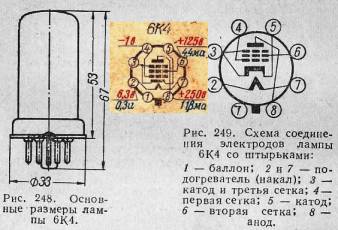

Цоколь октальный с ключом. Штырьков 8. Два вывода от катода предназначены для лучшей развязки анодных и сеточных цепей.

Междуэлектродные емкости, пф

Входная 8,5 ± 1,7. Выходная 7,0 ±2,1. Проходная не более 0,005.

Номинальные электрические данные

Напряжение накала, в ......... 6,3

Напряжение на аноде, в ........ 250

Напряжение на второй сетке, в ...... 125

Напряжение смещения на первой сетке, в ...... —3

Ток накала, ма ........... 300+25

Ток в цепи анода, ма ......... 11,8±2,8

Ток в цепи второй сетки, ма ...... 4,4 ±1,5

Крутизна характеристики, ма/в ...... 4,7 + 0,9

Крутизна характеристики при напряжении накала 5,7 в, ма/в ....... не менее 3

Крутизна характеристики при напряжении смещения на первой сетке — 14 в, мка/в ...... от 10 до 100

Внутреннее сопротивление, ком ....... 900

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,9

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ........ 330

Наибольшее напряжение на второй сетке, в ..... 220

Наибольшая мощность, рассеиваемая на аноде, вт .......... 3,3

Наибольшая мощность, рассеиваемая на второй сетке, вт .... 0,7

Наибольшее постоянное напряжение между катодом и подогревателем , в .. 100

Наибольший ток утечки между катодом и подогревателем, мка ......... 20

Основные электрические данные при низком анодном напряжении

Напряжение на аноде, в ............ 26

Напряжение на второй сетке, в .......... 26

Напряжение смещения на первой сетке, в ...... —0,5

Ток в цепи анода, ма ............. 1,5

Ток в цепи второй сетки, ма .......... 0,3

Крутизна характеристики, ма/в ....... 1,5

Внутреннее сопротивление, ком ......... 200

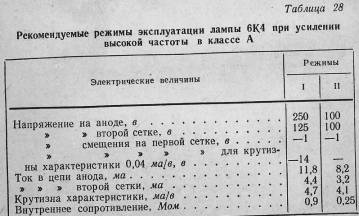

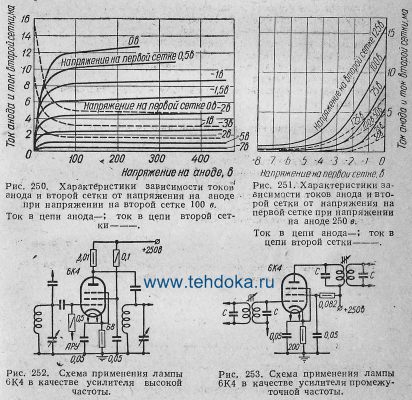

В схеме усиления промежуточной частоты, изображенной на рис. 253, конденсаторы С в контурах для обеспечения стабильности работы схемы должны иметь емкость не менее 200 пф.

Пентод 6К4 можно иногда заменять пентодом 6КЗ, однако результаты замены не эффективны, вследствие того что усиление падает приблизительно в 1,5 раза. Эффективные результаты дает замена аналогичным пальчиковым пентодом 6К4П. Если лампа 6К4 работает в усилителе высокой частоты, то в некоторых случаях при работе по схеме апериодического усиления ее можно заменить лампой 6Ж4. При любой замене следует помнить, что лампы имеют разные междуэлектродные емкости и поэтому каскад необходимо перестраивать.
