6П21С



Общие данные

Лучевой тетрод 6П21С предназначен для генерирования и усиления напряжения высокой частоты.

Применяется в оконечных каскадах передающих устройств малой мощности. Может быть использован для усиления мощности низкой частоты.

Катод оксидный прямого накала.

Работает в вертикальном положении.

Выпускается в стеклянном оформлении.

Срок службы не менее 500 час.

Цоколь октальный с ключом. Штырьков 8.

Междуэлектродные емкости, пф

Входная 8,2. Выходная 6,5. Проходная не более 0,15.

Номинальные электрические данные

Напряжение накала, в ........... 6,3

Напряжение на аноде, в .......... 600

Напряжение на второй сетке, в ....... 200

Напряжение на первой сетке, в ....... —16

Ток накала, ма ............. 750 ± 60

Ток в цепи анода, ма ........... 36 ± 14

Ток в цепи второй ceтки, ма ....... 5

Крутизна характеристики, ма/в ....... 4

Выходная мощность в генераторе с самовозбуждением при напряжении на второй сетке 200 в, напряжении на аноде 600 в и сопротивления в цепи первой сетки 10 ком, на частоте 80 Мгц, вт ..... 28

Время разогрева катода, сек ......... 5

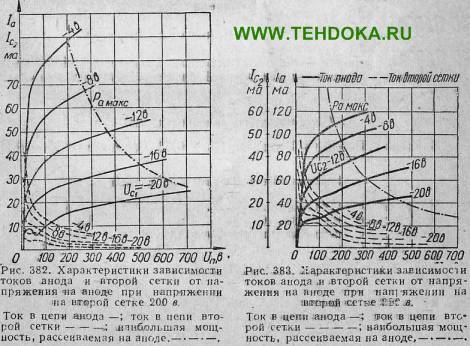

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,6

Наименьшее напряжение накала, в ....... 6,0

Наибольшее напряжение на аноде, в ....... 600

Наибольшее напряжение на второй сетке, в ..... 250

Наибольшая мощность, рассеиваемая на аноде, вт ...... 18

Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 3,5

Наибольший ток в цели катода, ма ........ 100

К.п. д. лампы в генераторном режиме в диапазоне до 80 Мгц составляет 70%. С дальнейшим увеличением частоты к. п. д. постепенно падает и резко уменьшается на частотах выше 160 Мгц.

Лампа 6П21С хорошо работает в оконечных каскадах усилителей низкой частоты, однако, следует иметь в виду, что при больших сопротивлениях в цепи управляющей сетки становится опасной тепловая перегрузка анода и особенно второй сетки. Для надежной работы в этом случае рекомендуется применять автоматическое смещение. Величина постоянной составляющей катодного тока не должна превышать 100 ма.
