6С2С

Взаимозаменяемость:
Зарубежный аналог: 6J5

Общие данные

Триод 6С2С предназначен для усиления напряжения низкой частоты.

Применяется в предварительных каскадах усилителей низкой частоты высококачественных усилителей.

Может быть использован в качестве отдельного гетеродина в супер гетеродинных телевизионных и вещательных приемниках.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном оформлении.

Срок службы не менее 500 час.

Цоколь октальный с ключом. Штырьков 6.

Междуэлектродные емкости, пф

Входная 3. Выходная 4,5. Проходная 3,8.

Номинальные электрические данные

Напряжение накала, в ......... 6,3

Напряжение на аноде, в ......... 250

Напряжение смещения на первой сетке, в .......  —8

Ток накала, ма ........... 300 ± 25

Ток в цепи анода, ма ........ 9 ± 3,5

Крутизна характеристики, ма/в ...... 2,55 ± 0,55

Крутизна характеристики при напряжении накала 5,7 в, ма/в .......... 1,65

Внутреннее сопротивление, ком ...... 8050

Коэффициент усиления ........ 20 ± 2,5

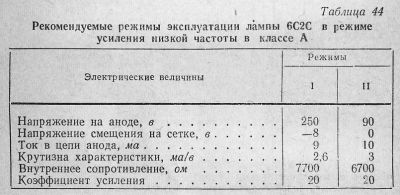

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,9

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ....... 330

Наибольшая мощность, рассеиваемая на аноде, вт ...... 2,75

Наибольший ток в цепи катода, ма ........ 20

Наибольшее постоянное напряжение между катодом и подогревателем, в ....... 100

Наибольший ток утечки между катодом и подогревателем, мка ............... 20

Наибольшее сопротивление в цепи первой сетки, Мом ...... 1,0

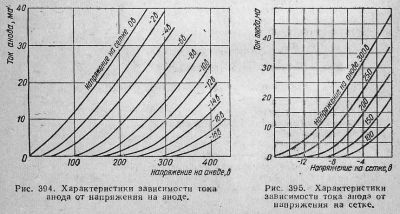

Параметры лампы 6С2С аналогичны параметрам одного триода лампы 6Н8С. Схемы применения лампы 6С2С аналогичны схемам применения лампы 6Н8С. Для расчета схем можно пользоваться таблицей режимов каскада УНЧ на сопротивлениях, приведенной для лампы 6Н8С.
