6Х6С

Взаимозаменяемость:
Зарубежный аналог: 6H6

Общие данные

Двойной диод 6Х6С предназначен для детектирования и выпрямления переменного напряжения. Применяется в вещательных и телевизионных приемниках в качестве детектора.

Может быть применен в качестве выпрямителя для питания различной маломощной (в основном измерительной) аппаратуры.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном оформлении.

Срок службы не менее 500 час.

Цоколь октальный с ключом. Штырьков 7.

Междуэлектродные емкости, пф

Между анодами не более 0,1. Анод— катод первого диода 3,25 ±1,25, Анод —катод второго диода 4,0 ± 1,0.

Номинальные электрические данные

Напряжение накала, в ........ 6,3

Ток накала, ма .......... 300 ± 25

Начальный ток каждого диода, мка ...... от 3 до 24

Эффективное переменное напряжение на аноде каждого диода, в ........ 165

Выпрямленный ток каждого диода, ма ...... не менее 8

Выпрямленный ток каждого диода при напряжении накала 5,7 в, ма . . . . не менее 6,5

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,9

Наименьшее напряжение накала, в ....... 5,7

Наибольшее эффективное напряжение на аноде каждого диода, в ....... 165

Наибольшее амплитудное значение обратного напряжения на аноде каждого диода, в ....... 465

Наибольший выпрямленный ток каждого диода, ма ...... 8,8

Наибольшее постоянное напряжение между катодом и подогревателем, в ....... 360

Наибольший ток утечки между катодом и подогревателем, мка ....... 5

Наибольшая амплитуда тока в цепи каждого анода, ма ...... 50

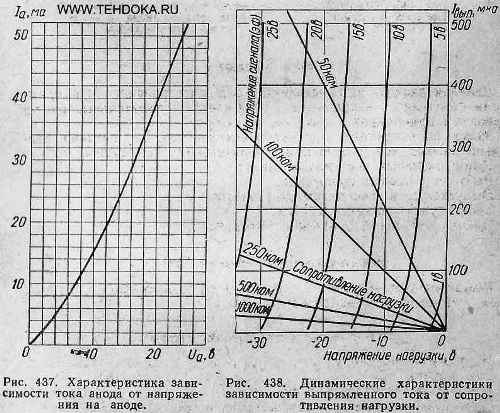

Примечание. Выпрямленный ток при параллельном соединении анодов и при однополупериодном выпрямлении — до 16 ма; при двухполупериодном выпрямлении—до 8 ма.

Во всех схемах применения лампу 6Х6С можно заменить аналогичным двойным диодом 6Х2П, заменив при этом ламповую панельку. В схемах, где 6Х6С применяется в качестве диодного детектора (второй детектор и детектор АРУ супергетеродина, дискриминатор), каждый диод можно заменить полупроводниковыми диодами ДГ-Ц7 и ДГ-Ц8.
