ГК71

Общие данные
Пентод ГК-71 предназначен для усиления мощности и генерирования колебаний высокой частоты.

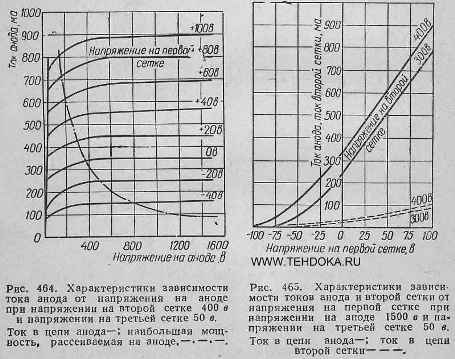

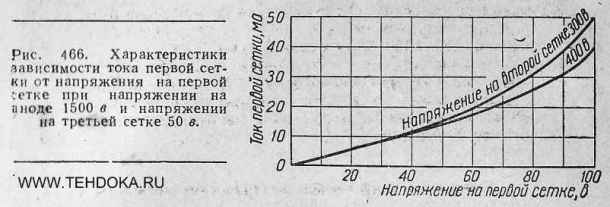

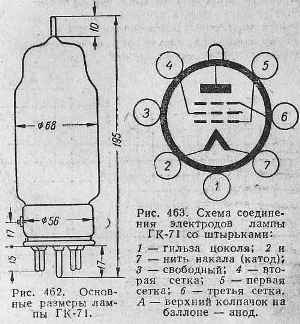

Катод вольфрамовый торированный, карбидированный, прямого накала. Работает в вертикальном оформлении, цоколем вниз. Выпускается в стеклянном оформлении. Срок службы не менее 800 час. Цоколь специальный. Штырьков 7.
Междуэлектродные емкости, пф
Входная 18. Выходная 17. Проходная не более 0,15.
Номинальные электрические данные

Напряжение накала, в ............ 20
Напряжение на аноде, в ........... 1500
Напряжение на второй сетке, в ......... 400
Напряжение на третьей сетке, в ......... 50
Ток накала, а ............... 3
Ток в эмиссии катода, ма ........... 900
Крутизна характеристики при напряжении на аноде 600 в и токах анода 150 и 200 ма, ма/в ....... 4,2
Коэффициент усиления по первой сетке относительно второй при напряжении на аноде 750 в, напряжении на второй сетке 400 и 300в и токе анода 130ма .... 5
Выходная мощность при напряжении смещения минус 100 в, напряжении возбуждения 215 в, токе первой сетки не более 15 ма, токе второй сетки не более 62 ма, токе анода около 250 ма и частоте контура от 5 до 20 Мгц, вт ............ 250
Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 22
Наименьшее напряжение накала, в ........ 18
Наибольшее напряжение на аноде, в ....... 1500
Наибольшее напряжение на второй сетке, в ......... 400
Наибольшее напряжение на третьей сетке, в ........ 50
Наибольшая мощность, длительно рассеиваемая на аноде, вт .................. 125
Наибольшая мощность, длительно рассеиваемая на второй сетке, вт .............. 25
Наибольшая рабочая частота, Мгц ........ 20
