ГУ-56Б




Генераторный триод для генерирования и усиления высокочастотных колебаний в диапазоне до 45 МГц.

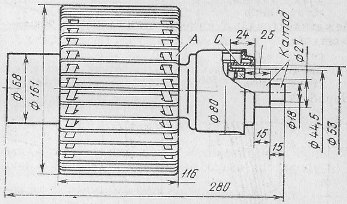

Оформление — металлостеклянное с кольцевыми выводами сетки и катода. Рабочее положение — вертикальное, анодом вниз. Охлаждение — принудительное, воздушное. Масса 4 кг.
Основные данные
при Uн=6,3 В; Ua=300 В; Ia=100 мА
Ток накала ............. 24±2,5 А
Ток анода (при Uc = 200 В) ....... >1,5А
Ток анода (при Ua = 3 кВ; Uc1 = 0) ......... >0,8А
Напряжение сетки запирающее (при Ua = 3 кВ) ........ —150 В
Крутизна характеристики (при Ia = 1,5 и 1 А) ...... 8±2 мА/В
Коэффициент усиления (при Ua =0,3 и 1 кВ; Ia= 1 А) ............ <15±4
Колебательная мощность на частоте 40 МГц в режиме самовозбуждения ....... >1 кВт
Между электродные емкости:
входная .......... <30 пФ
выходная ........... <0,8 пФ
проходная ............ <20 пФ
Наработка ............. >1000 ч
Предельные эксплуатационные данные
Ток какала пусковой ......... 34 А
Напряжение накала .......... 6,0—6,6 В
Напряжение анода .......... 3,5 кВ
Мощность, рассеиваемая анодом ..... 700 Вт
Мощность, рассеиваемая сеткой ...... 200 Вт
Рабочая частота ...... 43 МГц
Температура баллона, ножки и спаев металла со стеклом ... 150°С
Температура анода .......... 250°С
