ГУ-57А




Мощный генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в широкой полосе частот.

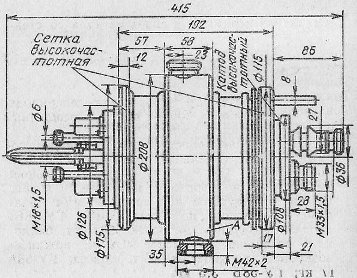

Оформление — металлокерамическое. Рабочее положение — вертикальное, выводами катода вверх. Охлаждение — принудительное: анода — водяное не менее 195 л/мин; каждого вывода катода — водяное не менее 5 л/мин; сетки — водяное не менее 100 л/мин; каждого вывода сетки — водяное не менее 3 л/мин. Масса 21 кг.
Основные данные
при Uн=2,5 В; Ua=2 кВ; Ia=20 А
Ток накала ............. 1800±180 А
Ток эмиссии катода (при Ua = Uc = 360 В) ........ >170А
Крутизна характеристики ........ >250 мА/В
Коэффициент усиления ......... >70
Выходная мощность (на частоте 250 МГц и полосе 8 МГц) ............ >55 кВт
Междуэлектродные емкости:
входная ............. <235 пф
выходная ............ <75 пФ
проходная ............ <0,6 пф.
Предельные эксплуатационные данные
Ток накала пусковой ......... 2700 А
Ток катода, постоянная составляющая ......... 26 А
Напряжениe накала .......... 2,6 В
Напряжение анода ......... 8 кВ
Напряжение источника питания .... 9 кВ
Мощность, рассеиваемая анодом ..... 65 кВт
Мощность, рассеиваемая сеткой в динамическом режиме ....... 2,5 кВт
Температура керамики и спаев металла со стеклом ...... 150°С
